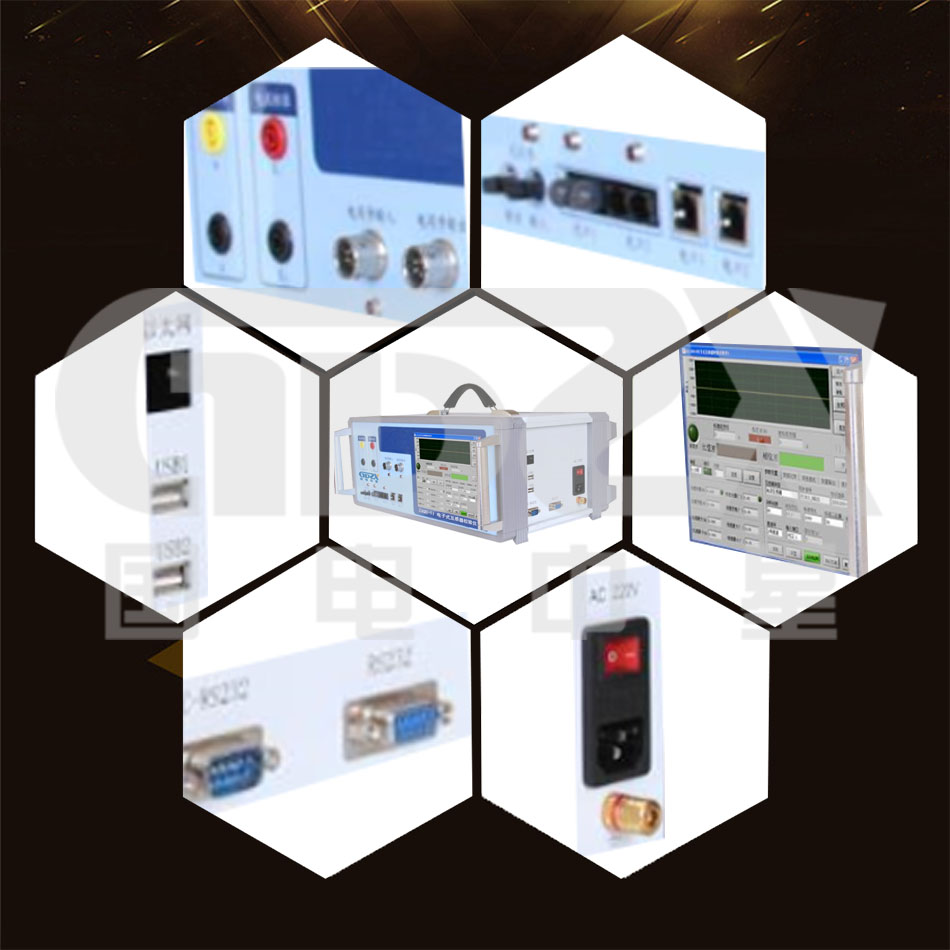

ZXQC-II電子式互感器校驗儀
用于對標準輸出的電子式互感器進行校驗
參考標準：
● 可使用內置的GPS或高穩定度的晶體輸出脈沖同步信號
● 采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比
● 實時顯示波形、頻率、幅度、相位等數據便于綜合分析互感器性能
說明書
操作視頻ZXQC-II電子式互感器校驗儀內核采用雙CPU架構，功能強大，以24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。電源和采樣輸入采取了大量的電磁兼容措施，能夠適應復雜的現場測試環境。采用便攜式設計方案，方便實驗室和現場檢測。主要用于對符合IEC61850（-9-1、-9-2、-9-2LE）標準輸出的電子式互感器進行校驗。校驗項目包括：比值差、相位差、延時、極性等。同時配置有小信號輸入端子，可對小信號輸出的電子式互感器進行校驗以及對小信號輸入的合并單元進行校驗等。
1. 使用傳統互感器校驗裝置（BHE型）和Agilent 3458A數字多用表實現量值傳遞。
2. 可使用內置的GPS或高穩定度的晶體輸出脈沖同步信號。
3. 能對IEC61850（-9-1、-9-2、-9-2LE）的協議包進行全幀解析,自動分析ASDU個數,采樣點數等，可顯示所有通道波形圖，無需抓包即可直觀查看所有通道數據。
4. 具有ST/SC雙光纖以太網接口和雙RJ45以太網接口,提高可靠性,同時方便接入不同接口的電子式互感器。
5. 6階準同步算法使得非同步采樣的算法誤差逼近于零。
6. 采用24Bit AD芯片和512倍過采樣技術,大大擴展帶寬提高精度。
7. 采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比。
8. 實時顯示波形、頻率、幅度、相位等數據便于綜合分析互感器性能。
9. 帶有工控機，800*600觸摸屏。更能方便操作。
10. 配有功能強大，操作簡便的操作軟件，可運行于工控機或筆記本
11. 可統計比值差及相位差的均值、變差、極值、多次誤差等數據，可對電子式互感器的穩定性及線性進行全面檢定。
準確度等級 | 0.05級 (比差< 0.05%,角差< 2') | ||
通信協議 | IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE | ||
輸入范圍 | 電壓量程 | 100V/√3 和 100V | |
電流量程 | 1A、5A | ||
小信號輸入量程 | 150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V | ||
精確測量范圍 | 電壓(V) | 5%-120%Un (有效值 0.05%RD Un =100/√3V 或 100V) | |
電流(A) | 1%-120%In (有效值 0.05%RD In=1A 和 5A) | ||
小信號輸入 | 1V以上量程 | 1%-120%Un 0.05S級(用于檢計量互感器 ) | |
1V以下量程 | 100%~2000%Un 0.05%級(用于檢保護互感器) | ||
諧波測試精度 | 比差 | 0.1%Uh 或 0.1%Ih | |
角差 | 10分 | ||
AD采樣精度 | 在額定量程幅度測量不確定度 優于 0.01% | ||
小信號輸出（選配）
| 輸出電壓 | 0~ 7V | |
輸出諧波 | 2~ 40次 | ||
輸出精度 | 0.05~5V 0.05%RD | ||
諧波精度 | 0.05% | ||
輸入回路功耗 | 輸入電壓回路功耗 | < 0.2VA (100V、57.7V) | |
輸入電流回路功耗 | < 1VA (5A) | ||
輸入電流回路功耗 | < 0.2VA (1A) | ||
以太網接口 | SC光纖接口 | 1個(多模光纖波長1310nm) | |
ST光纖接口 | 1個(多模光纖波長1310nm) | ||
RJ45 接口 | 2個 | ||
同步 | 光B碼同步輸入(秒脈沖和B碼可配置 ) | 1個 | |
光B碼同步輸出(秒脈沖和B碼可配置 ) | 1個 | ||
電同步輸入 | 1個 | ||
電同步輸出 | 1個 | ||
人機接口 | 顯示 | TFT液晶分辨率800*600 | |
操作 | 觸摸屏操作，工控機有USB口，可連接USB的鼠標鍵盤 | ||
整機重量 | ≤10kg | ||
供電電源電壓 | 220V±10%，50Hz | ||
外部空氣溫度 | -10℃ ~ 55℃ | ||
最大相對濕度 | <85% | ||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
售前服務承諾
-
售中服務承諾
-
售后服務承諾
