電能質量分析儀主要技術指標及使用注意

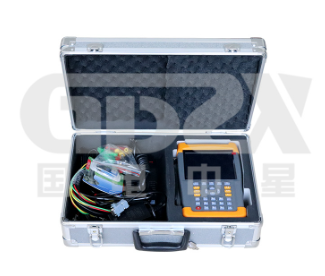

電能質量分析儀是一款用來測試電網電能質量的實際情況的測試儀器，提供電力運行中的諧波分析及功率品質分析，能夠?qū)﹄娋W(wǎng)運行進行長時間的數據采集監測。可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。具有體積小、重量輕、便攜式和手持式兩種形態，方便現場試驗等特點。

電網信號經過電壓/電流互感器、信號調理電路轉變?yōu)榉螦DC輸入要求的小幅值電壓信號；模數轉換模塊用于將小幅值電壓信號轉變?yōu)閿?shù)字信號，并將其傳送至數據處理模塊；數據處理模塊以DSP作為運算核心，對ADC的采樣信號進行數據處理，從而計算得到電壓偏差、頻率偏差、諧波、三相不平衡度、電壓閃變等電能質量參數；數據管理模塊用于對數據處理模塊計算得到的各項電能質量參數進行數據管理，完成顯示、存儲以及通信等人機交互功能。

電能質量分析儀的選擇方法

測量準確性：電能質量分析儀的主要功能是準確測量和分析電能質量參數，如電壓、電流、功率因數、諧波等。因此，儀器的測量準確性是一個非常重要的考慮因素。在選擇儀器時，應查看其技術規格和準確度說明，選擇具有良好準確性的儀器。

頻率范圍：電能質量問題通常與電網的頻率有關。因此，選擇的儀器應具有適當?shù)念l率范圍，以確保能夠正確測量和分析電能質量參數。市電的標準頻率為50Hz或60Hz，所以儀器的頻率范圍需要包括這兩個范圍。

諧波分析能力：諧波是電能質量的一個重要參數，可能導致許多問題，如設備故障、電網損耗增加和電流波形失真等。因此，選擇的電能質量分析儀應具有諧波分析能力，并能夠測量和分析不同頻率的諧波。此外，儀器應具有良好的諧波抑制能力，以確保準確測量諧波信號，避免誤判。

數據處理能力：選擇的電能質量分析儀應具有良好的數據處理和存儲能力。電能質量問題通常需要長時間的數據記錄和分析，因此儀器應具有足夠的存儲容量和數據傳輸能力，以便將數據導出到計算機或其他設備進行進一步的分析和處理。

易用性和操作界面：電能質量分析儀的易用性對于工程師和技術人員來說非常重要。儀器的操作界面應友好直觀，具有易于操作和設置的功能。另外，儀器應具有清晰的顯示屏和合適的按鍵布局，以方便用戶進行操作和監測。

可靠性和耐用性：電能質量分析儀通常在工業環境中使用，工作條件比較惡劣。因此，選擇的儀器應具有良好的可靠性和耐用性，能夠適應各種環境要求。

電能質量分析儀在測試過程中要注意的問題

要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座,這相當于電流測試鉗二次開路,容易產生開路高壓,損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭

測試鉗為保證各通道精度,應一一對應,要把各電流鉗正確插入與之對應的插座。交換不同輸入插座,會降低了測試精度,但交叉后一般測試精度也不會超出在士2。

接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭,然后再拆除儀器側的電壓線。
