發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照 SD109《電能計量裝置檢驗規程》和 DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

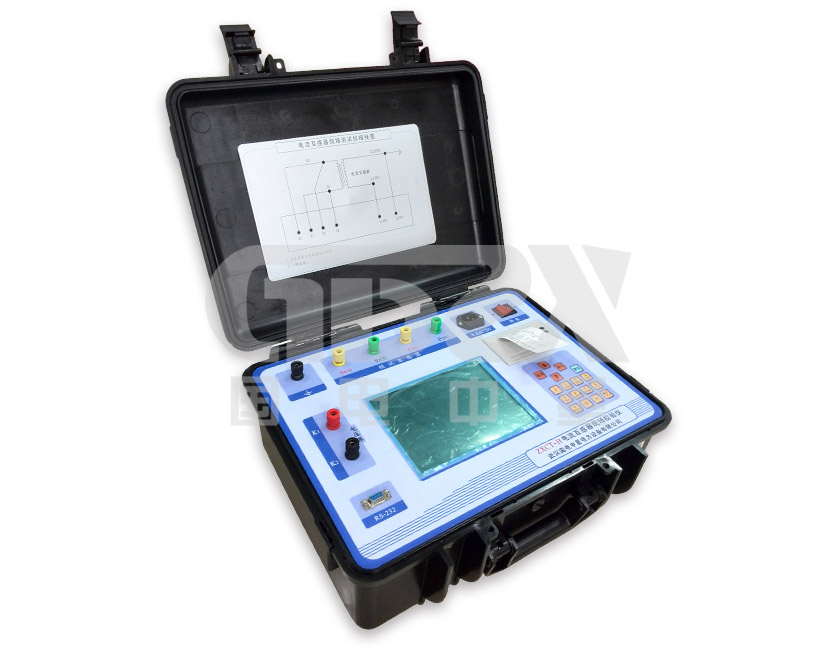

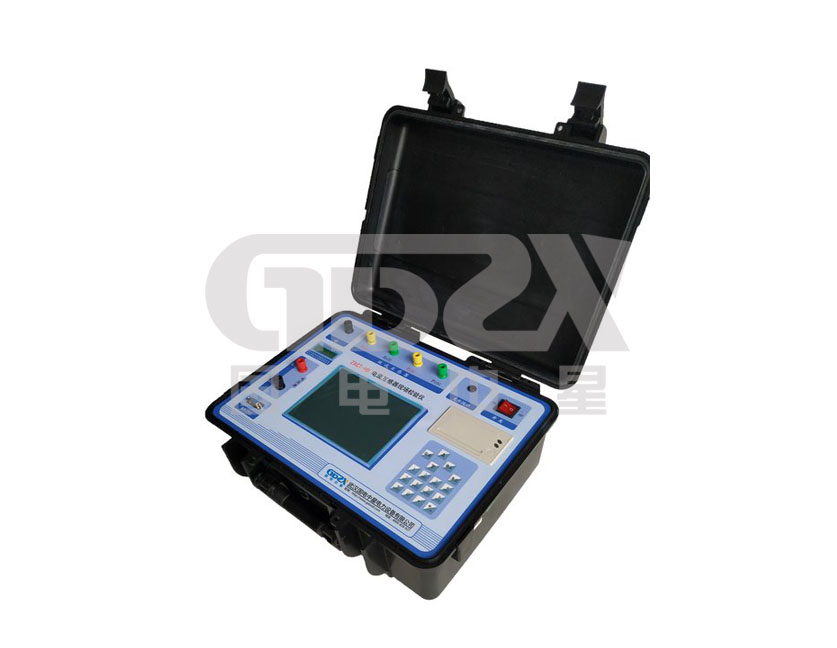

我公司經過了大量市場調研，廣泛的聽取了用戶的意見，深入進行理論研究后以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的新一代ZXCT-H系列電流互感器現場校驗儀。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

產品別稱
互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、互感器現場測試儀、電流互感器現場校驗儀

1. 電流互感器誤差測量部分

1) 整機準確度：被測電流互感器誤差限值的1/3

2) 測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A

    注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：

    使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。

    同理其它變比使用以下處理方法：

3) 被測電流互感器工作范圍：1％～200％

4) 二次負荷：2.5VA～300VA、COSφ＝0.1～1.0

5) 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

6) 電阻/導納測量誤差：≤5.0％

    測量范圍：R：0.00Ω～20.0Ω

             Y：0.000mS～100.0mS

2. 電壓互感器校驗儀部分

1) 基本誤差：

a. 同相分量：

2.電壓互感器校驗儀部分

1)基本誤差：

a.同相分量：X=（X×2%+Y×2%2個字）

    Y=（X×2%+Y×2%5個字）

    “X”、“Y”——儀器的顯示值

    “5個字”——儀器的量化誤差

b.百 分 表：1級

c.測量范圍：f：0.0000%～200.0%

            Δ：0.000′～999.9′

3.儀器消耗功率：20VA

4.儀器準確度等級：0.05S級

5.外形尺寸：460×375×183mm

6.重    量：10.0kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
