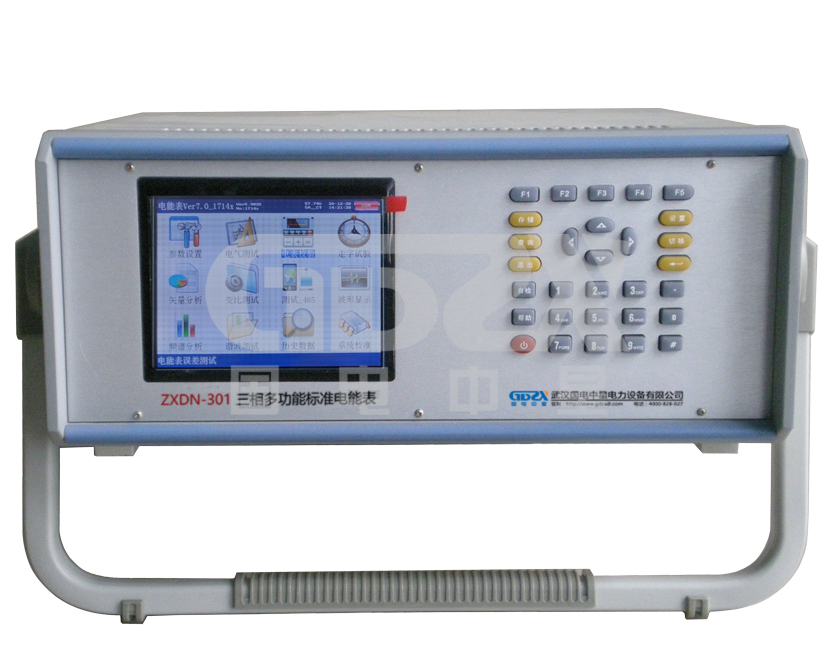

ZXDN-301三相多功能標準表
可用于現場測量使用，也可用做實驗室的標準計量設備
參考標準：
●可顯示被測電壓和電流的矢量圖。
●具備萬年歷、時鐘功能，實時顯示日期及時間。
●體積小、重量輕，便于攜帶。
說明書
操作視頻儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用。現場測試操作方便。
1. 儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。
2. 精確測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。
3. 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
4. 配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
5. 測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。
6. 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
7. 電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。
8. 具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。
9. 采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好
10. 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
1. 輸入特性
1) 電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。
2) 電流測量范圍： 0~100A，內置互感器分為1A(CT)、5A(CT)、25A(CT)、100A(CT)四檔。
3) 相角測量范圍：0~359.999°
4) 頻率測量范圍：45~55Hz
2. 準確度計量校驗部分
1) 電壓：±0.05%
2) 電流：±0.05%
3) 有功功率：±0.05%
4) 無功功率：±0.2%
5) 有功電能：±0.05%
6) 無功電能：±0.2%
7) 頻率：±0.05%
8) 相位：±0.1°
3. 電能質量
1) 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
2) 基波電壓和電流之間相位差的測量誤差：≤0.5°
3) 諧波電壓含有率測量誤差：≤0.1％
4) 諧波電流含有率測量誤差：≤0.2％
5) 三相電壓不平衡度誤差：≤0.2％
4. 標準電能脈沖常數
標準電能脈沖常數：內置互感器常數（FL）
1A | 5A | 25A | 100A |
50000 r/KW·h | 10000r/KW·h | 2000 r/KW·h | 500 r/KW·h |
5. 工作溫度：－10℃~ +40℃
6. 絕緣
1) 電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
2) 工作電源輸入端對外殼之間承受工頻1.5kV（有效值），歷時1分鐘實驗。
7. 重量：6kg
8. 體積：36cm×41cm×15cm
