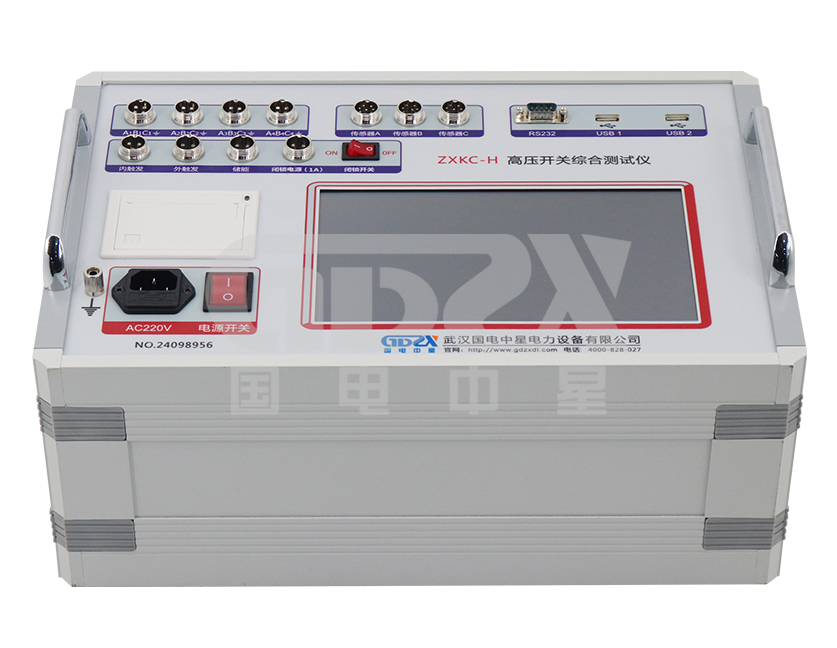

ZXKC-H高壓開關綜合特性測試儀

用于測量各種電壓等級的少油、多油、真空、SF6等高壓斷路器的機械動特性參數

參考標準：GB1984-2003；DL/T846.3-2004

● 內部抗干擾電路可滿足500KV變電站內可靠使用。
● 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。
● 適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。ZXKC-H高壓開關綜合特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀

性能特點

1. 8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。

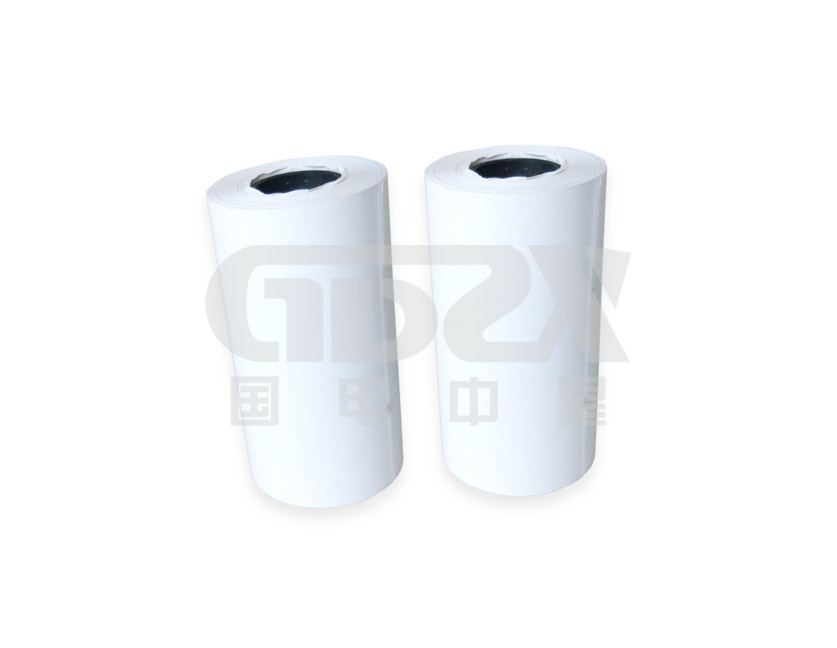

2. 高速熱敏打印機，方便現場打印測試數據。

3. 機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC30～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

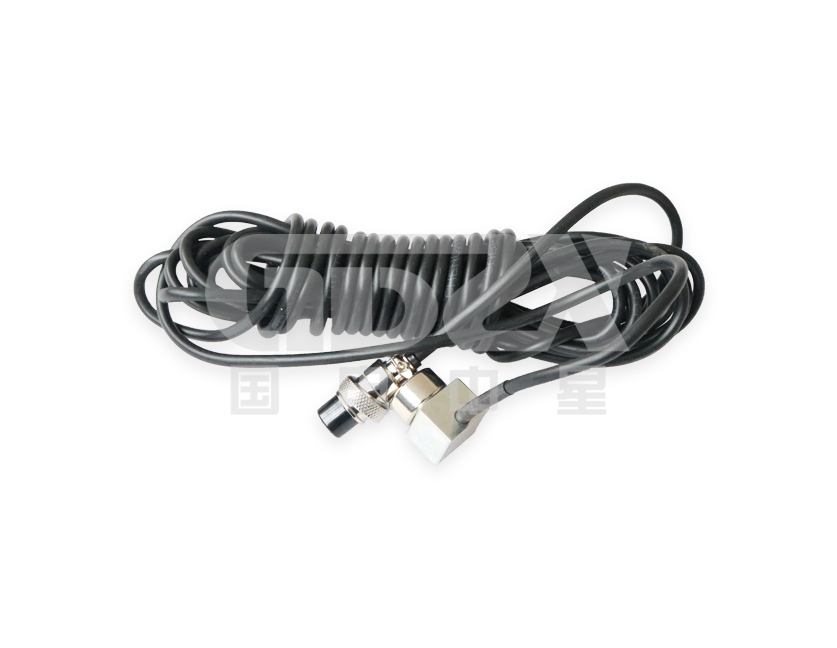

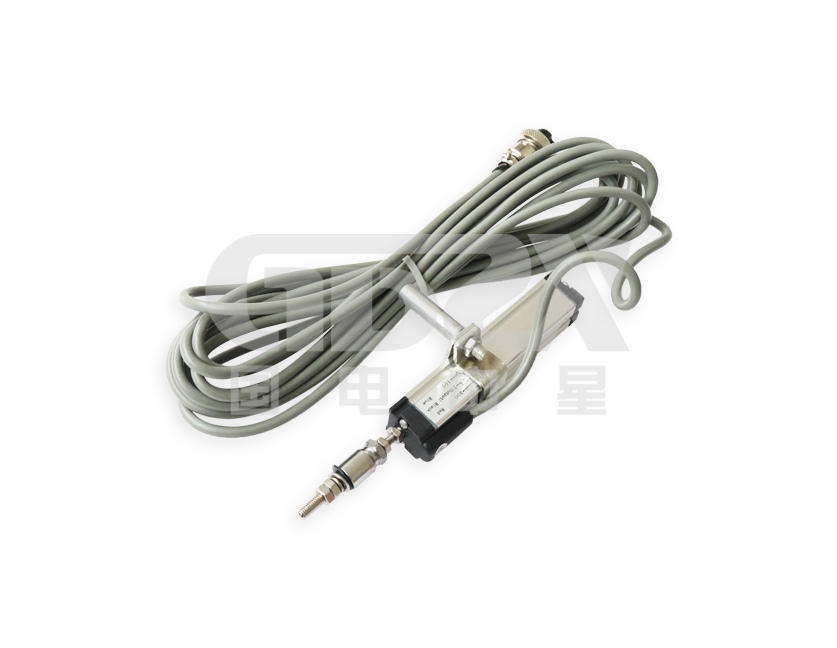

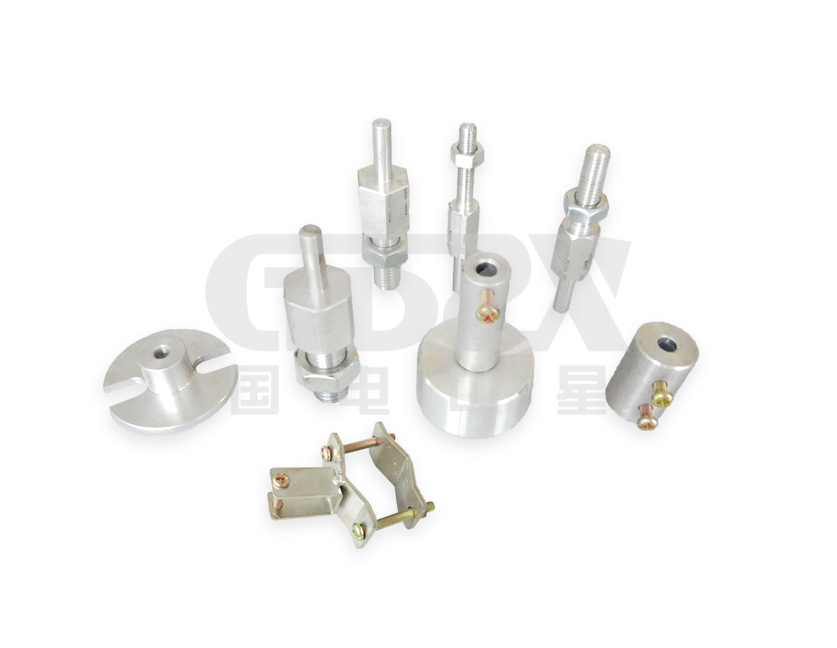

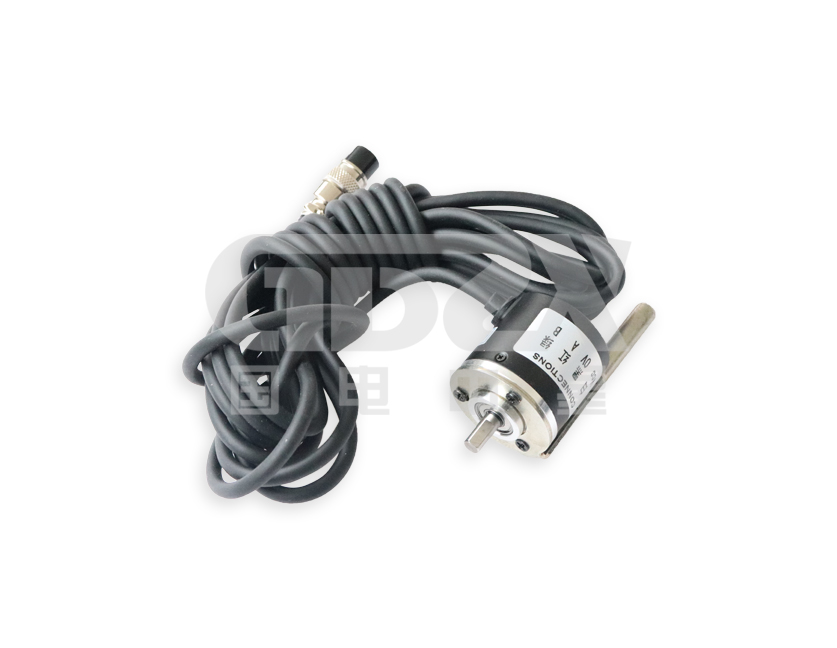

4. 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5. 適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關。

6. 開關動作一次，得到所有數據及圖形。

7. 主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8. 配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

9. 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口。

10. 內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11. 內部抗干擾電路可滿足500kV變電站內可靠使用。

技術指標

1. 時間測量：

12路固有分閘（合閘）時間

分閘（合閘）相內不同期

分閘（合閘）相間不同期之差

合閘（分閘）彈跳時間（彈跳次數）

內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,

外觸發測試范圍：0.01ms～200s，分辨率：0.1ms,

在1000ms以內準確率：0.05%±1個字

2. 速度測量：剛分（剛合）速度

指定時間段（行程段或角度段）平均速度

3. 測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s

360°角度傳感器 1周波/0.25°

4. 行程測量：動觸頭行程（行程）

接觸行程（開距）

超行程

過沖行程或反彈行程

5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm。

360線傳感器：360°，測量范圍：0-1000mm，分辨率:0.25°。

加速度傳感器測量范圍：0-300mm，分辨率：0.1mm。

6. 電流顯示：電流30A,分辨率：0.01A。

7. 儀器電源：AC/DC 220V ± 10%；50Hz ± 2%

8. 直流電源輸出：DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

10. 隔離開關測量范圍：

1) 電壓輸出：DC20～260V（可調）；

2) 電源輸出時間：0.01-20秒（可設置）；

3) 斷口信號采集時間為200秒；

4) 可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11. 主機體積：360×260×170mm

12. 使用環境：-20℃~+50℃

13. 相對濕度：≤90%

選型指南：

型號名稱	功能參數
ZXKC-VI	常規型配置：12路斷口，7寸彩色高亮屏,內置電源20A，帶儲能功能
ZXKC-VI2	豪華型配置：在ZXKC-VI基礎上增加閉鎖電源功能
ZXKC-VI3	豪華型配置：在ZXKC-VI2基礎上增加干接點（測永磁斷路器、少油開關及沒有二次控制回路圖專用）

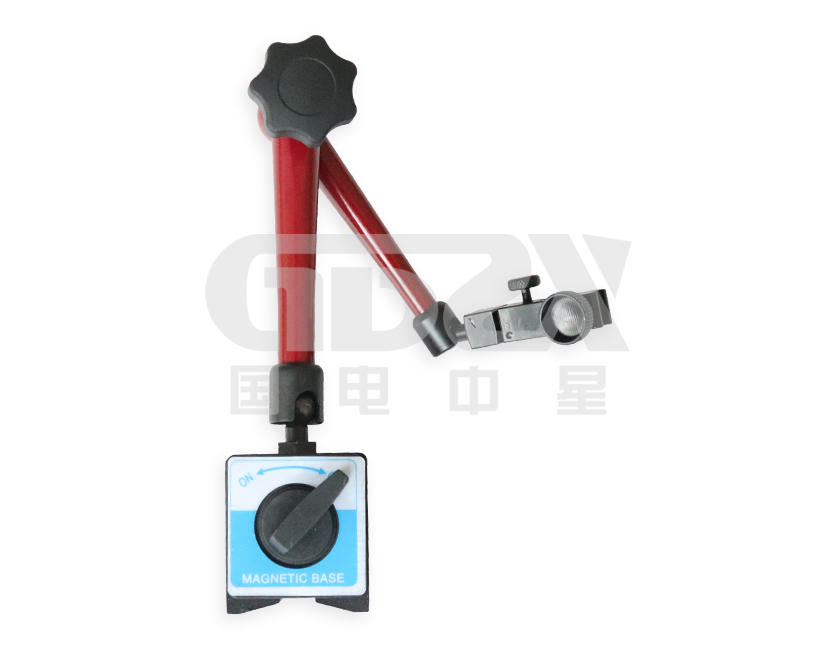

ZXKC-H	常規型配置：12路斷口，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HA3	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(3路)
ZXKC-HA6	豪華型配置：：在ZXKC-H基礎上增加普通斷路器、GIS斷路器雙端接地功能(6路)
ZXKC-HB3	豪華型配置：12路斷口，3路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HB6	豪華型配置：12路斷口，6路合閘電阻測試功能，觸摸屏，8.4寸彩屏顯示，U盤轉存，PC分析軟件，內置電源20A，360度傳感器，直線傳感器，萬能傳感器，磁性表座
ZXKC-HC3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試
ZXKC-HC6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試
ZXKC-HD3	豪華型配置：12路斷口，3路合閘電阻測試，3路雙端接地開關
ZXKC-HD6	豪華型配置：12路斷口，6路合閘電阻測試，6路雙端接地開關
ZXKC-HE3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，200A動態電阻
ZXKC-HE6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，200A動態電阻
ZXKC-HF3	豪華型配置：12路斷口，3路合閘電阻測試，200A動態電阻
ZXKC-HF6	豪華型配置：12路斷口，6路合閘電阻測試，200A動態電阻
ZXKC-HG3	豪華型配置：12路斷口，3路合閘電阻測試，3路石墨開關測試，3路雙端接地開關
ZXKC-HG6	豪華型配置：12路斷口，6路合閘電阻測試，6路石墨開關測試，6路雙端接地開關

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

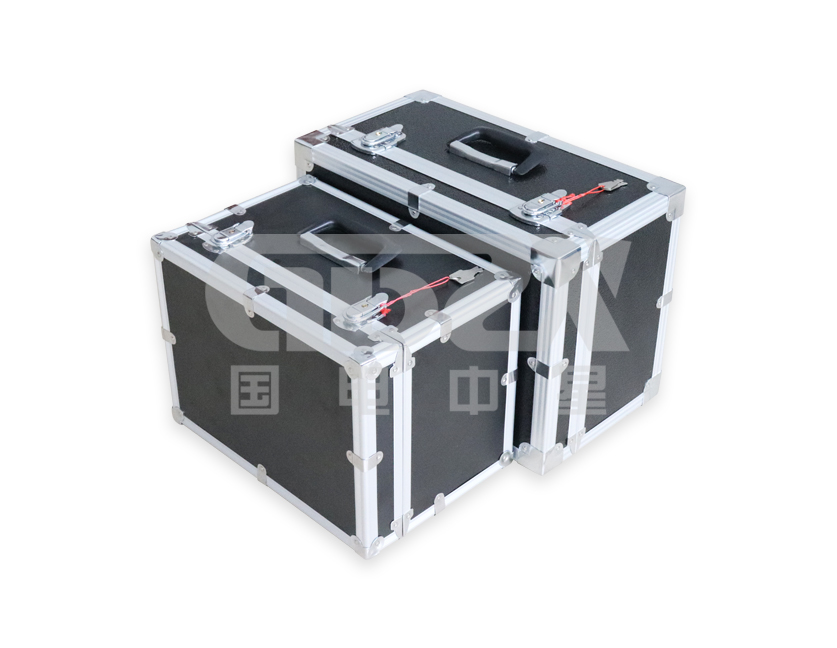

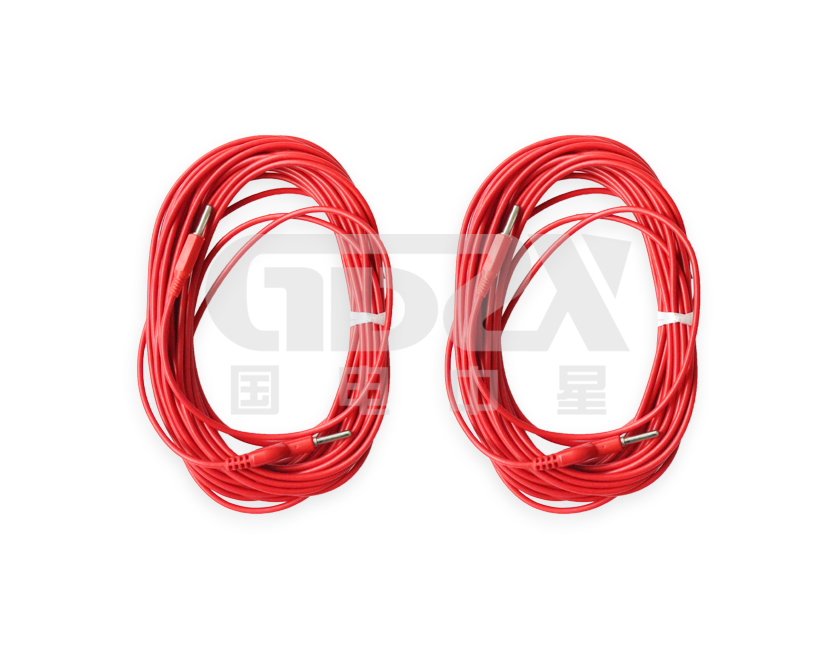

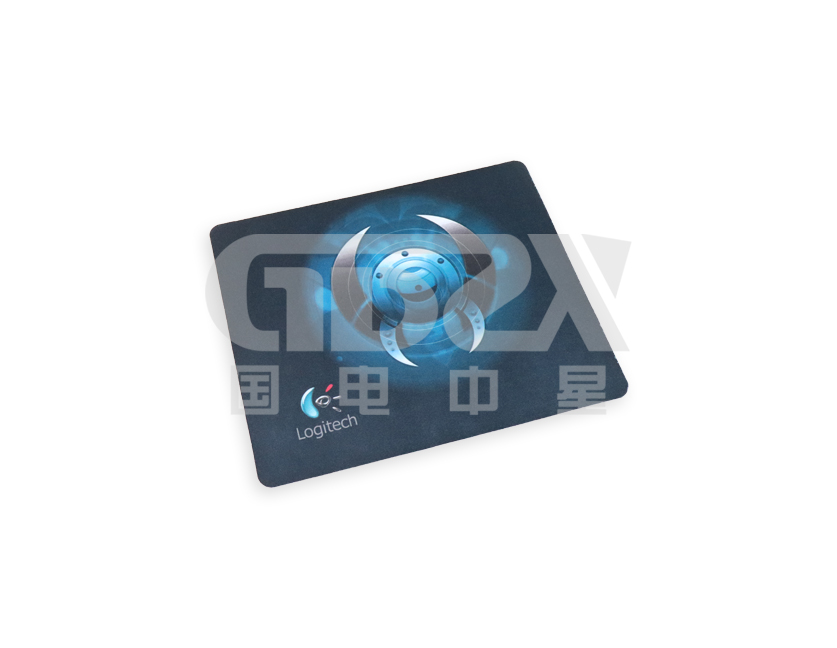

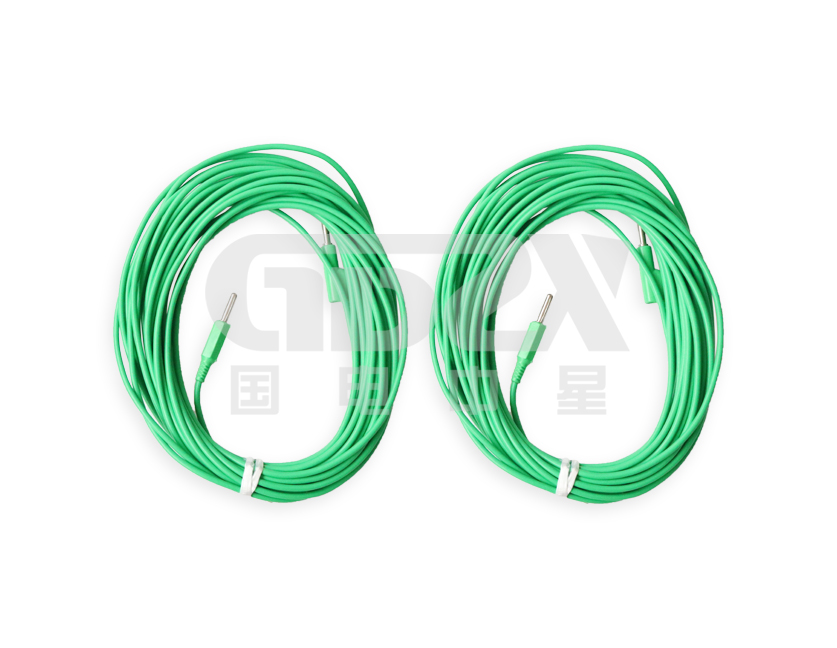

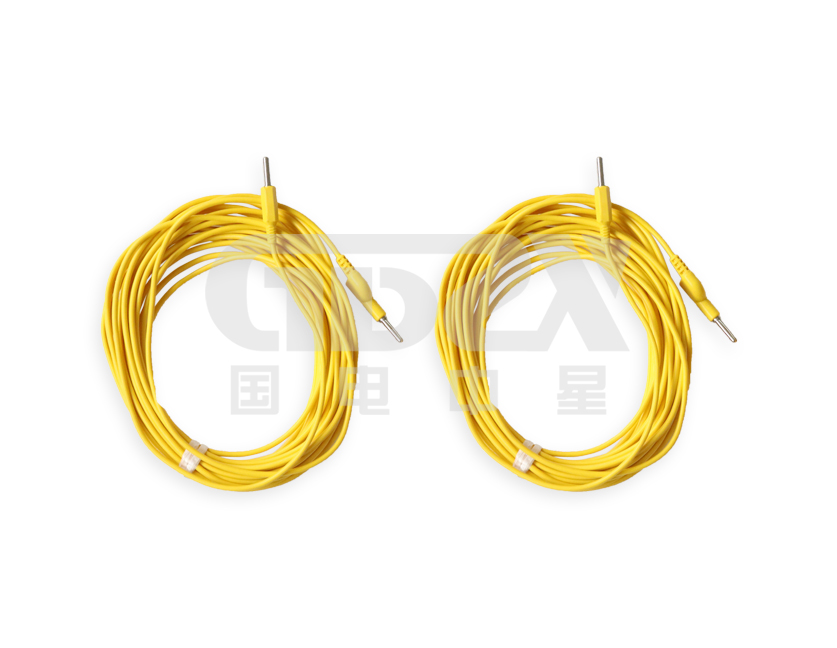

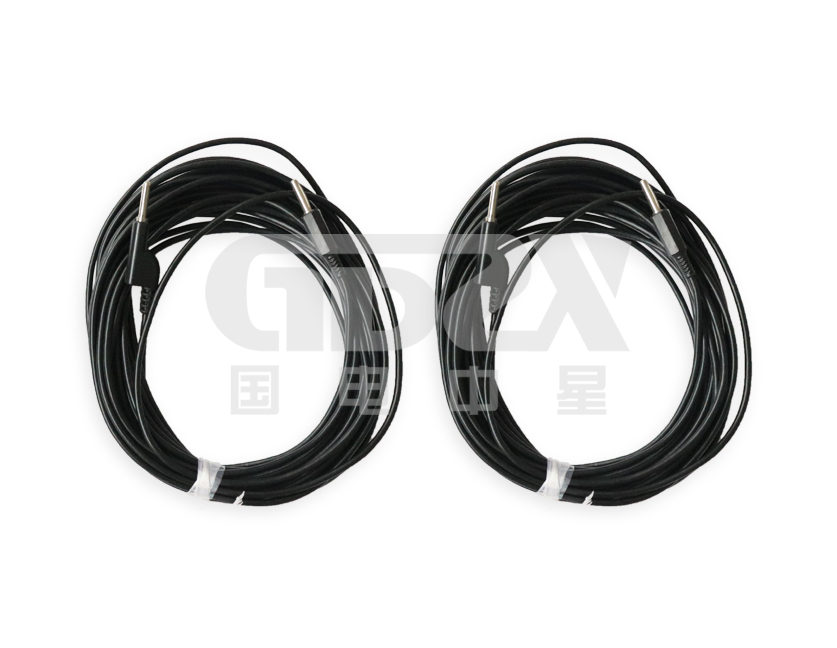

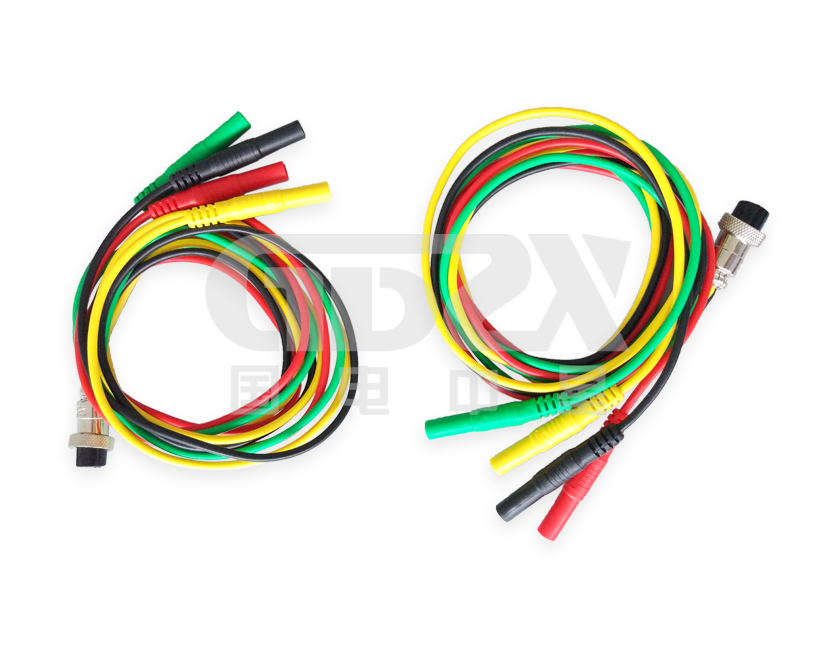

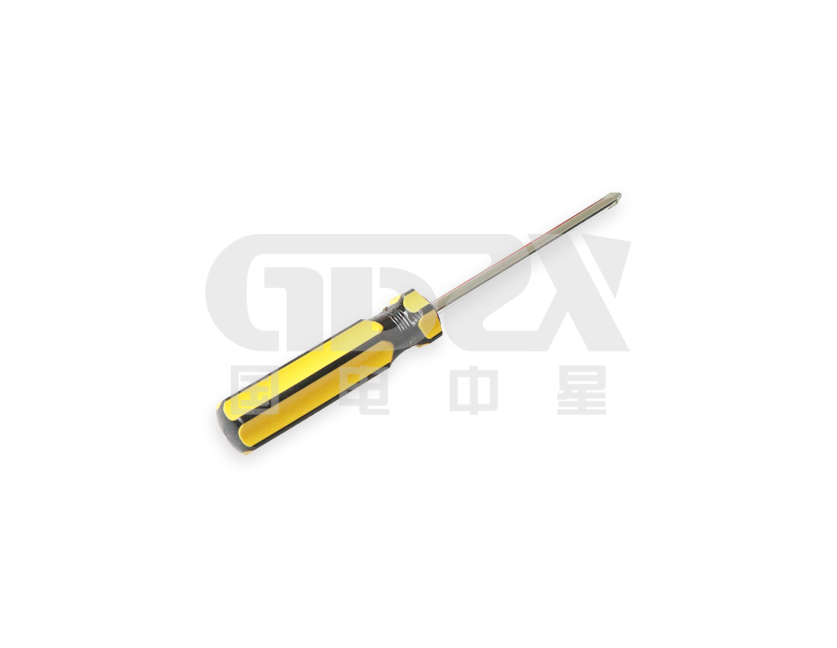

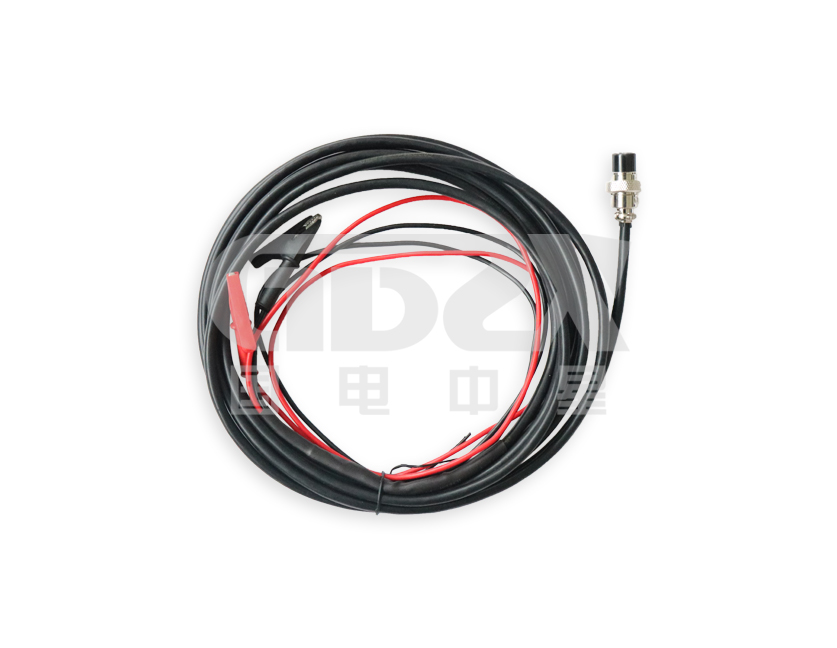

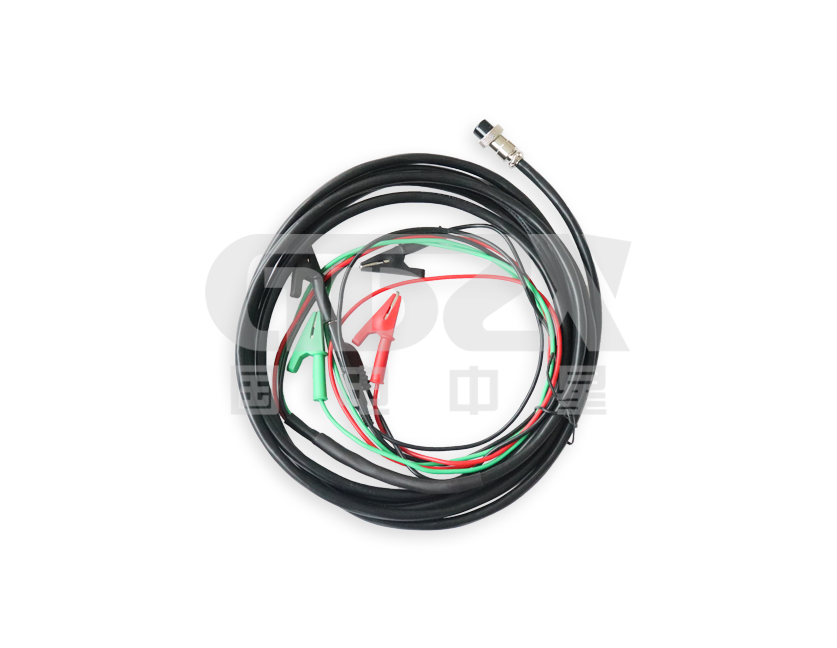

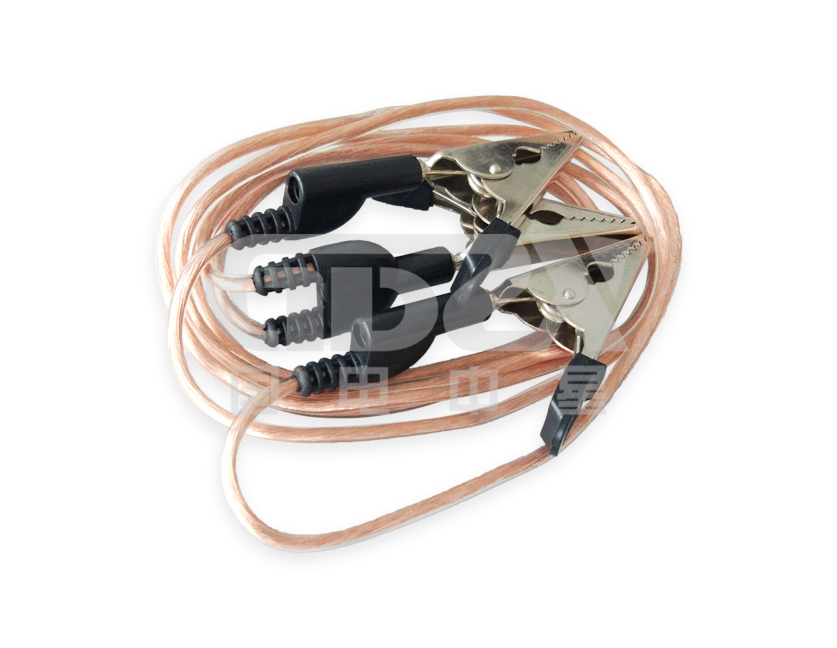

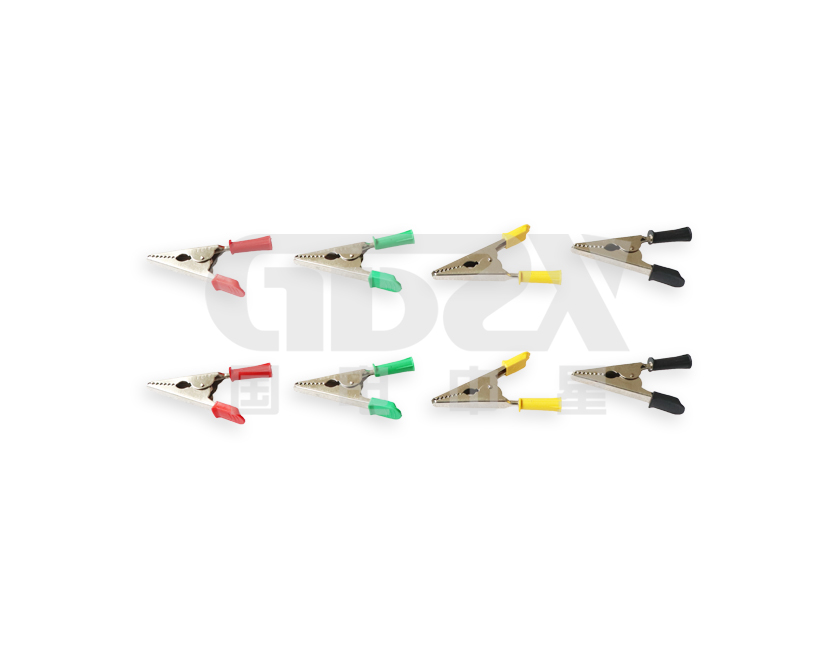

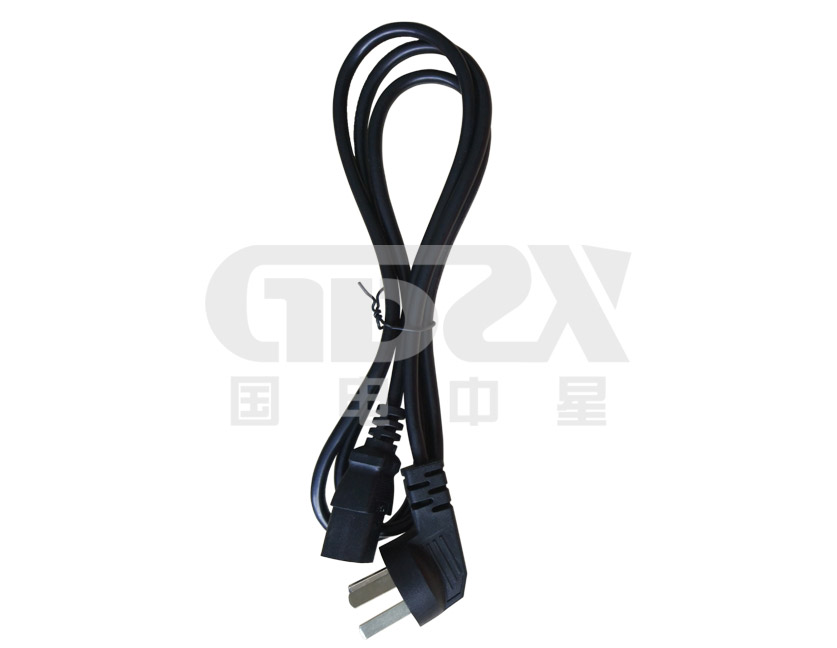

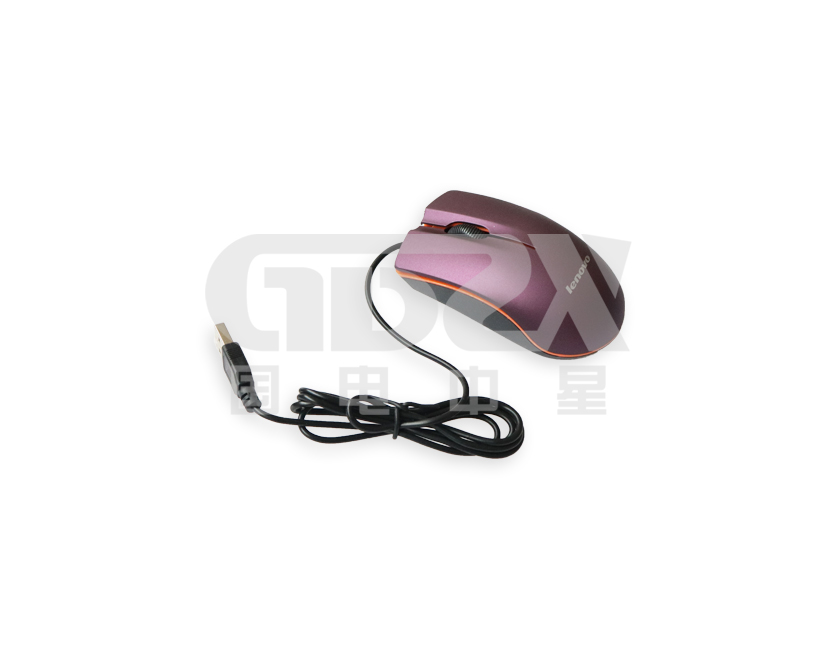

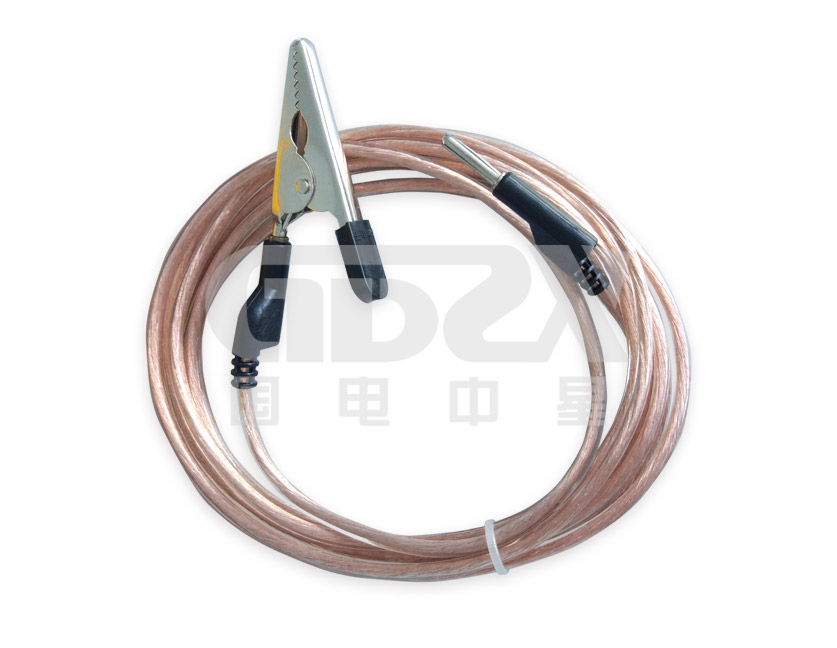

產品圖集

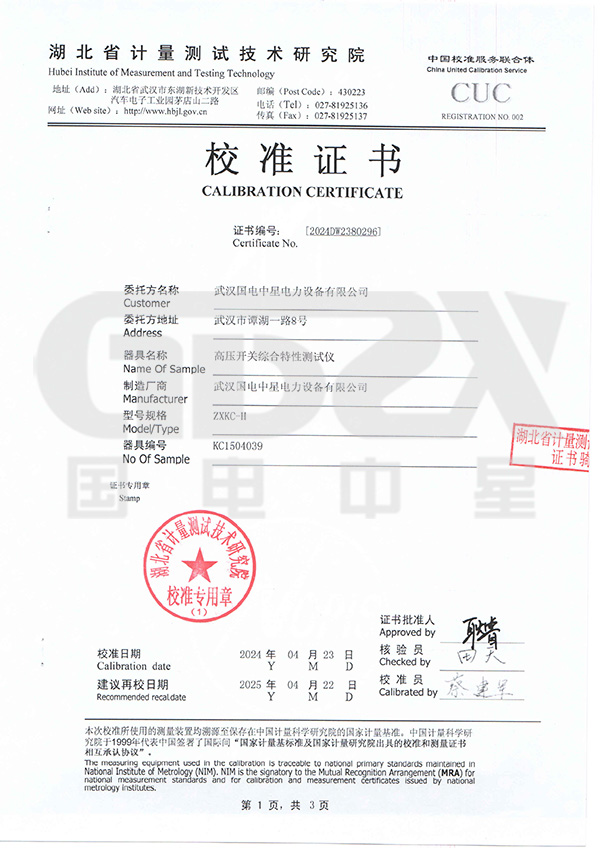

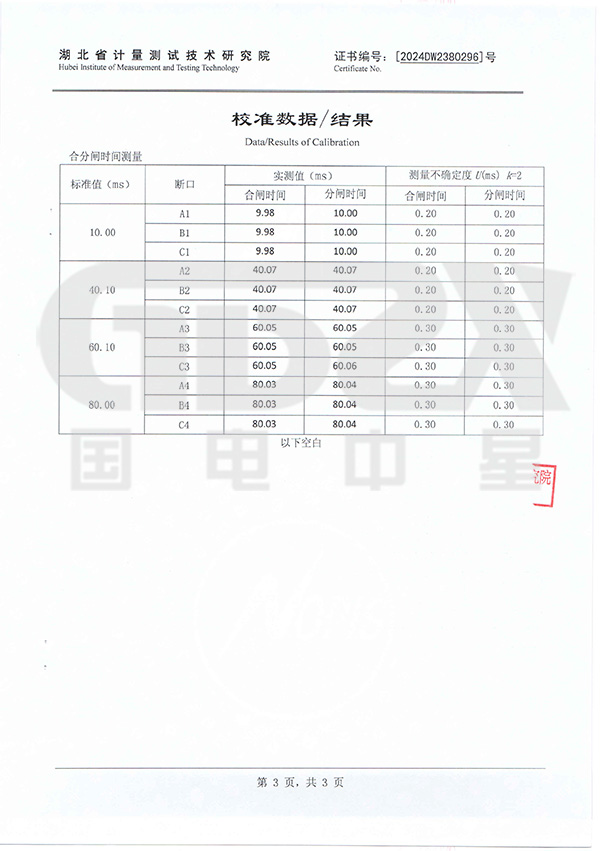

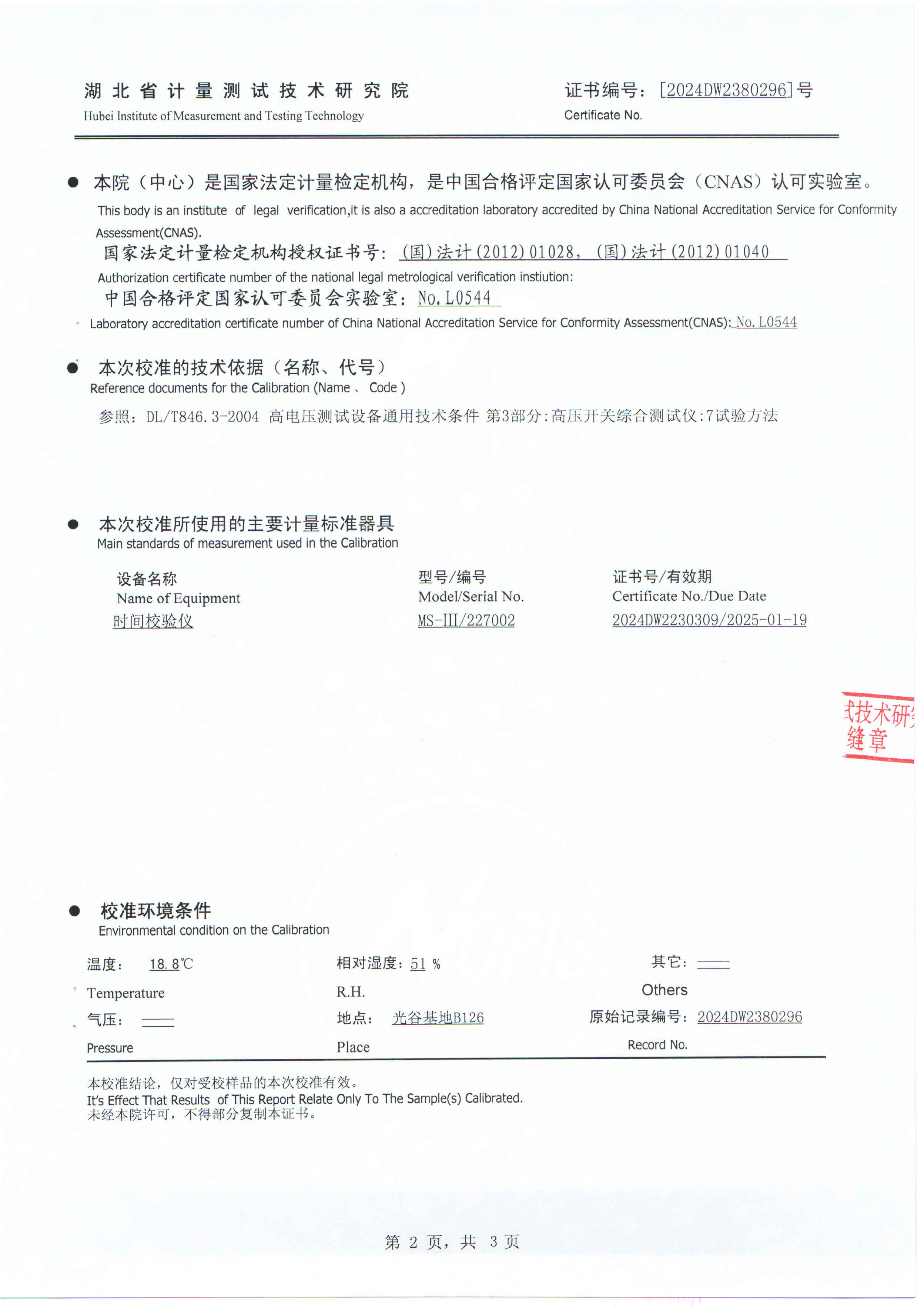

產品證書
