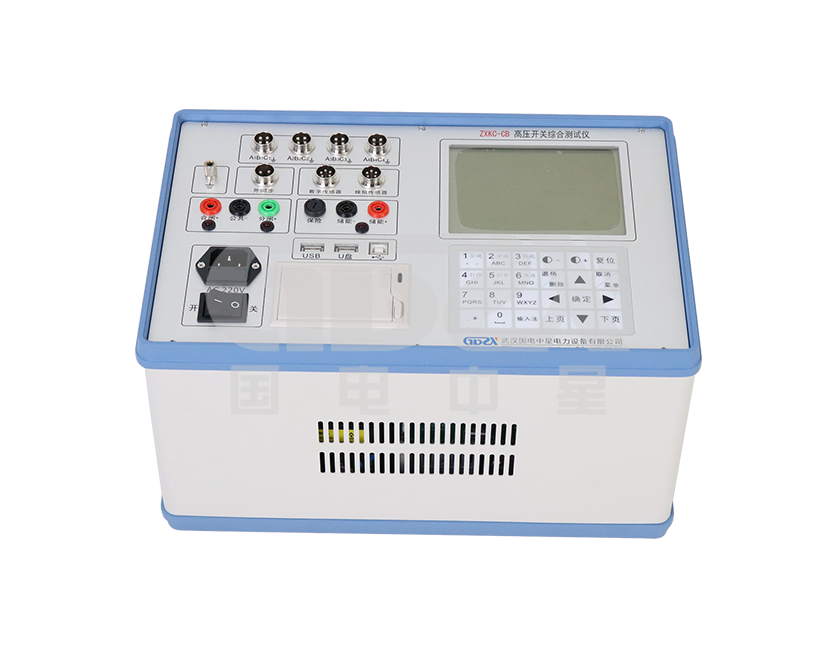

ZXKC-CB高壓開關綜合測試儀

參考標準：

●機內提供DC10～265V／20A數字可調斷路器動作電源

●自動完成斷路器的低電壓動作試驗

●可擴展三路輔助觸點

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXKC-CB高壓開關綜合測試儀機內提供DC10～265V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

性能特點

1. 時間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

2. 過渡電阻：6路過渡電阻測試，投切電阻、時間測試。

3. 重合閘：每斷口的合－分時間(金短時間)，分－合時間(無電流間隔時間)，分－合－分時間，一分時間，一合時間，二分時間。

4. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。

5. 速度：剛分、剛合速度，最大速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。

6. 行程：總行程，開距，超行程，反彈幅值。

7. 電流：分、合閘線圈的分、合閘電流值、電流波形圖。

8. 動作電壓：機內提供DC10～265V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

9. 傳感器：配備萬能傳感器、直線傳感器、旋轉傳感器。

10. 輔助觸點：可擴展三路輔助觸點

技術指標

1. 時間采樣范圍：0.1~16000ms（可擴展至32000ms）

分辨率：0.1ms

2. 過渡電阻： 6路

3. 電阻測試范圍： 30~3200Ω

分辨率：1Ω

準確度： 2% ±1Ω

測量精度： 0.1% ± 0.1ms

4. 電流分辨率：0.01A

測量精度：0.5% ± 0.01A

5. 行程測試范圍：0.1~800.0 mm

分辨率：0.2mm（大于400mm） 0.1mm（小于400mm）

測量精度：0.5% ± 0.1mm

6. 速度測試范圍：＜25m/s

分辨率：0.01m/s

測量精度：0.5% ± 0.01m/s

7. 采樣速率：10kHz/s

8. 存儲方式： U盤存儲、本機存儲1G

9. 外形尺寸： 350mm×230mm×200mm

10. 主機重量： 10kg

11. 使用條件：

環(huán)境溫度：-10℃～50℃

環(huán)境濕度：≤85%RH

工作電源： AC220V±10%

電源頻率：50±1Hz
