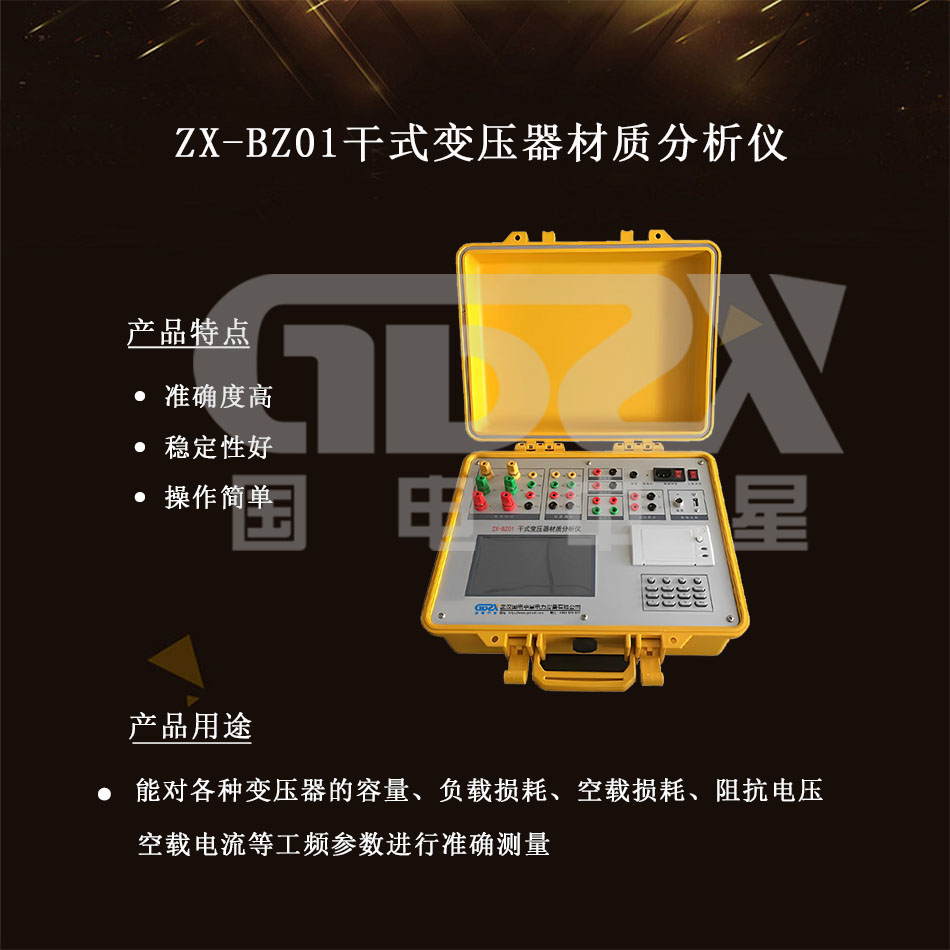

操作視頻ZX-BZ01干式變壓器材質分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的首選產品。
1. 可準確判斷10KV干式配電變壓器的材質。
2. 可無源、準確測量各種配電變壓器的容量。
3. 可測量各種類型變壓器的負載損耗、空載損耗、短路電壓、空載電流等。
4. 可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。
5. 允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
6. 測試儀采用7.0英寸，800*480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。
7. 全漢字菜單及圖形操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，可適應冬夏各季。
8. 用戶可隨時將測試的數據及結果通過微型打印機打印出來。
9. 集成了中小型變壓器和電壓互感器的直流電阻測量，采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流。
輸入特性 | 有源部分 | 電壓測量范圍 | 0~10V |
電流測量范圍 | 0~10A | ||
無源部分 | 電壓測量范圍 | 0~750V 寬量限（可以外接電壓互感器） | |
電流測量范圍 | 0~100A內部全部自動切換量程（可以外接電流互感器） | ||
準確度 | 電壓、電流、頻率 | ±0.2% | |
功率 | ±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1） | ||
匝比測試精度 | 0.5% | ||
直阻參數
| 輸出電流 | <5mA、40mA、200mA、1A、5A、10A | |
分辨率 | 0.1μΩ | ||
量程 | 100Ω-20KΩ （<5mA檔） | ||
1Ω-250Ω （40mA檔） | |||
100mΩ-50Ω (200mA檔) | |||
5mΩ-10Ω (1A檔) | |||
1mΩ-2Ω (5A檔) | |||
0.5mΩ-0.8Ω (10A檔) | |||
準確度 | 大于5毫安：2‰ 小于5毫安： 5‰ | ||
工作溫度 | －10℃~ +40℃
| ||
絕緣 | 電壓、電流輸入端對機殼的絕緣電阻≥100M? | ||
工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗 | |||
體積 | 41cm×35cm×18cm
| ||
重量 | 10Kg | ||
