技術革新與效率飛躍：ZXR-1A直流電阻測試儀與傳統電橋的深度對比解析

在電力設備的預防性試驗與交接試驗中，變壓器繞組、電機、電纜等感性負載的直流電阻測量是一項至關重要的工作。它能夠有效發現繞組匝間短路、接頭虛接、分接開關接觸不良等隱蔽缺陷。長期以來，這項測試工作主要由傳統的直流單臂電橋（QJ23）和雙臂電橋（QJ44）承擔。然而，隨著技術發展，傳統電橋的諸多弊端日益凸顯。本文將深度解析ZXR-1A直流電阻測試儀如何以革命性的技術，全面超越傳統電橋，提升測試工作的效率與可靠性。

一、 效率之戰：從“小時級”到“秒級”的跨越

• ?     傳統電橋之困：
  傳統電橋采用手動調節平衡的原理，其測量過程完全依賴于操作人員的經驗和耐心。對于大型電力變壓器等大電感設備，其巨大的電感會嚴重阻礙直流電流的穩定，需要漫長的充電時間（通常長達數十分鐘甚至數小時）才能達到穩定狀態，之后才能進行精細的平衡操作。整個流程耗時費力，嚴重制約了現場工作效率。

• ?     ZXR-1A的解決方案：
  ZXR-1A的核心優勢之一就是極致的測試速度。它采用先進的開關電源技術和恒流源技術，可輸出高達1A的大電流。強大的電流能有效加速鐵芯磁飽和，迅速克服電感慣性，將漫長的充電過程縮短至幾秒到十幾秒。同時，儀器具備自動消弧和測量功能，無需人工干預，一鍵即可得到穩定讀數。其“比電橋快幾百倍”的宣傳并非虛言，這將技術人員從漫長的等待中徹底解放出來。

二、 精度與可靠性：從“人工藝術”到“工業科技”

• ?     傳統電橋之困：
  電橋的測量精度極易受到人為因素和環境因素的影響。操作者的手法、眼神判斷、電池電壓的穩定性、環境電磁干擾等都會直接影響最終的平衡點和讀數精度。其分辨率有限，在測量微歐級電阻時顯得力不從心。

• ZXR-1A的解決方案：

1. ?     恒流源與四端子法： ZXR-1A采用恒流源技術，確保在整個測試過程中，施加于試品的電流高度穩定，不受負載變化和電池電壓跌落的影響。結合四端子測量法（Kelvin接法），徹底消除了測試線和接觸電阻對測量結果的影響，從原理上保證了微電阻測量的準確性。

2. ?     高精度顯示與抗干擾： 儀器采用四位半LCD液晶顯示，分辨率高達1μΩ，精度為0.5級，遠超傳統電橋。LCD屏幕克服了LED在陽光下無法看清的缺點，適應各種現場環境。內部優質的進口元器件和抗干擾設計，確保了測量數據的穩定可靠和重復性好，消除了人為誤差。

三、 便攜性與易用性：從“實驗室”到“任何現場”

• ?     傳統電橋之困：
  傳統電橋通常需要外接干電池或穩壓電源，設備本身和配套物件繁多，體積重量不占優勢，且操作步驟繁瑣，不適合在復雜的野外或高空作業環境中使用。

• ?     ZXR-1A的解決方案：

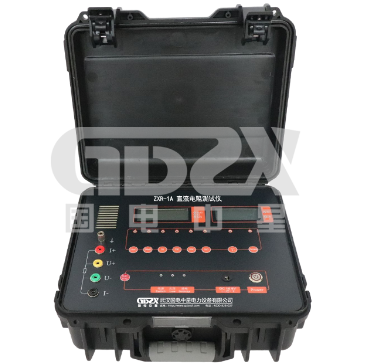

  ZXR-1A是一款真正的現代化便攜式儀器。它內附可充電電池組，支持交直流兩用供電，一次充電可進行上百次測量。其集成化設計（尺寸：335×275×175mm，重量：2.8kg）極大地方便了攜帶和移動。操作界面簡潔直觀，測試人員只需接好線，按下測試鍵，即可獲取結果，大大降低了操作門檻和勞動強度。

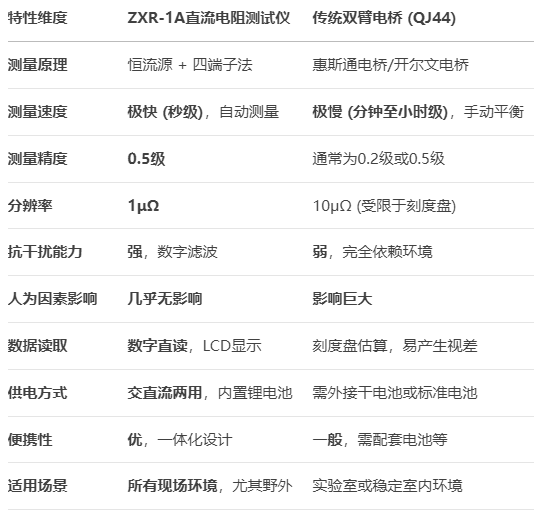

四、 技術指標對比一

結論與建議

綜上所述，ZXR-1A直流電阻測試儀在測量效率、精度、可靠性、便攜性和操作體驗上，對傳統直流電橋實現了全方位的代際超越。它不僅僅是簡單的工具替換，更是測試方法論的技術升級。

對于廣大電力試驗技術人員而言，采用ZXR-1A這類現代直流電阻測試儀，意味著：

• ?     大幅提升工作效率，縮短設備停電時間。

• ?     確保數據準確可靠，為設備狀態評估提供堅實依據。

• ?     降低工作強度，簡化操作流程，減少對高級技工經驗的依賴。

• ?     拓展測試場景，能夠輕松應對各種苛刻的現場環境。

因此，無論是用于變壓器的例行試驗，還是故障排查中的快速診斷，ZXR-1A都應是技術團隊的首選工具。建議在預算允許的情況下，積極淘汰老舊的傳統電橋，擁抱新技術帶來的效率與可靠性紅利，為電力系統的安全穩定運行提供更有力的技術保障。
