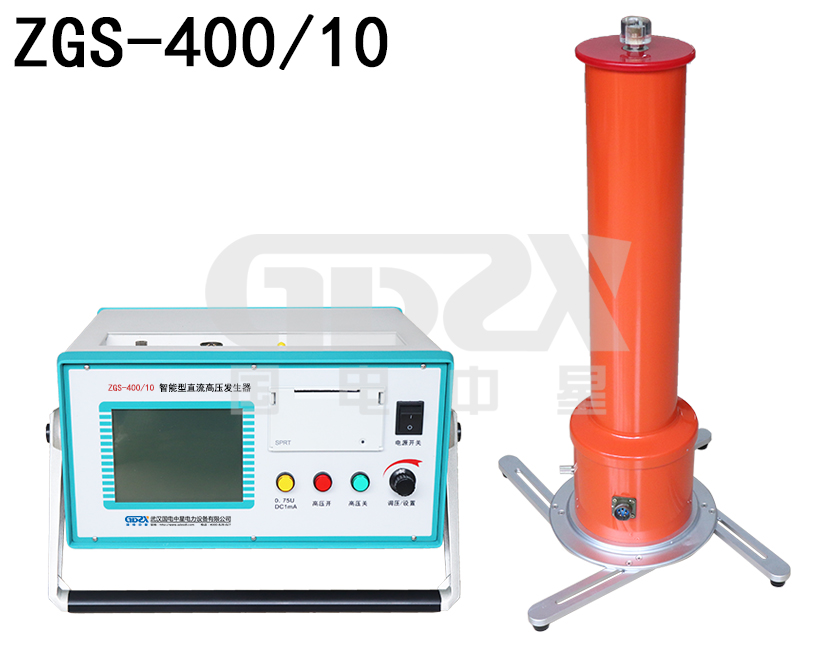

操作視頻ZGS-400系列智能型直流高壓發生器是在我公司推出的新一代智能化產品。該產品主要技術特點及功能有：①采用大屏幕點陣液晶顯示屏，并具有人機對話功能；②氧化鋅避雷器全自動測量功能：重復性好，精度高；③自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持；④自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；⑤高壓過壓整定采用微處理器比較，精度高，可靠性好；⑥保留手動試驗模式。⑦數據存儲功能，可即時捕獲試驗參數和自動保存試驗結果；⑧根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。

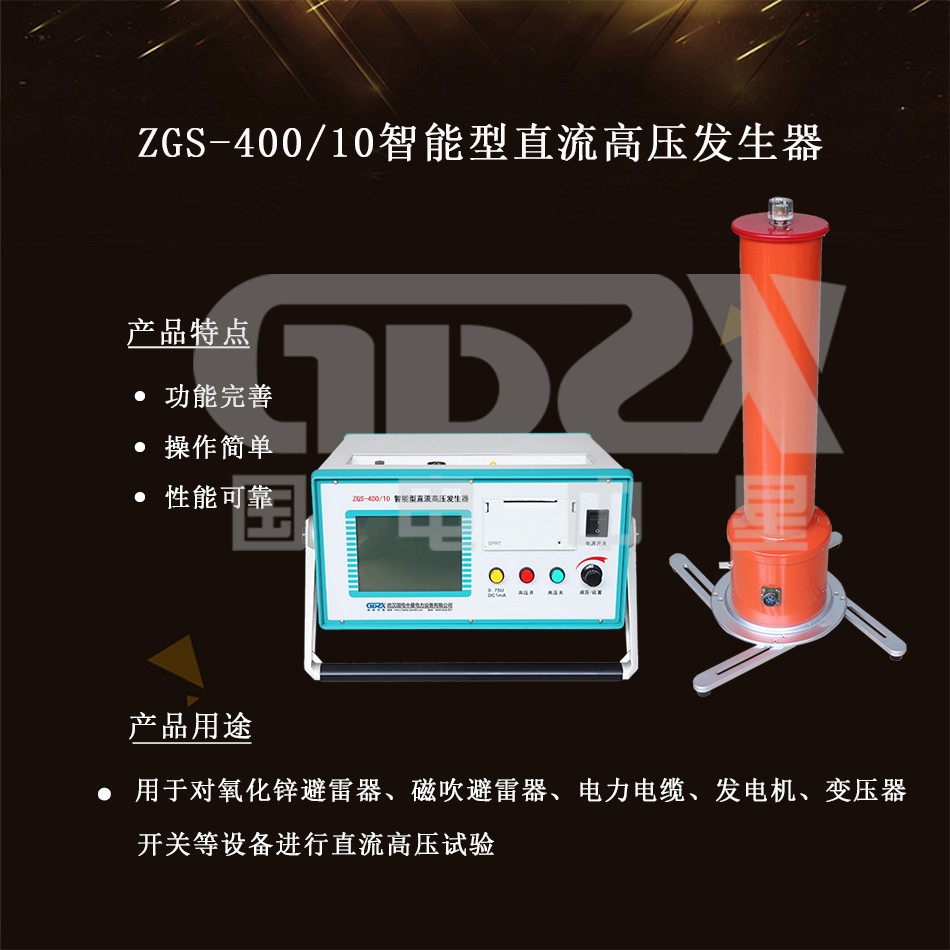

本儀器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
高于400kV時采用標配分節。

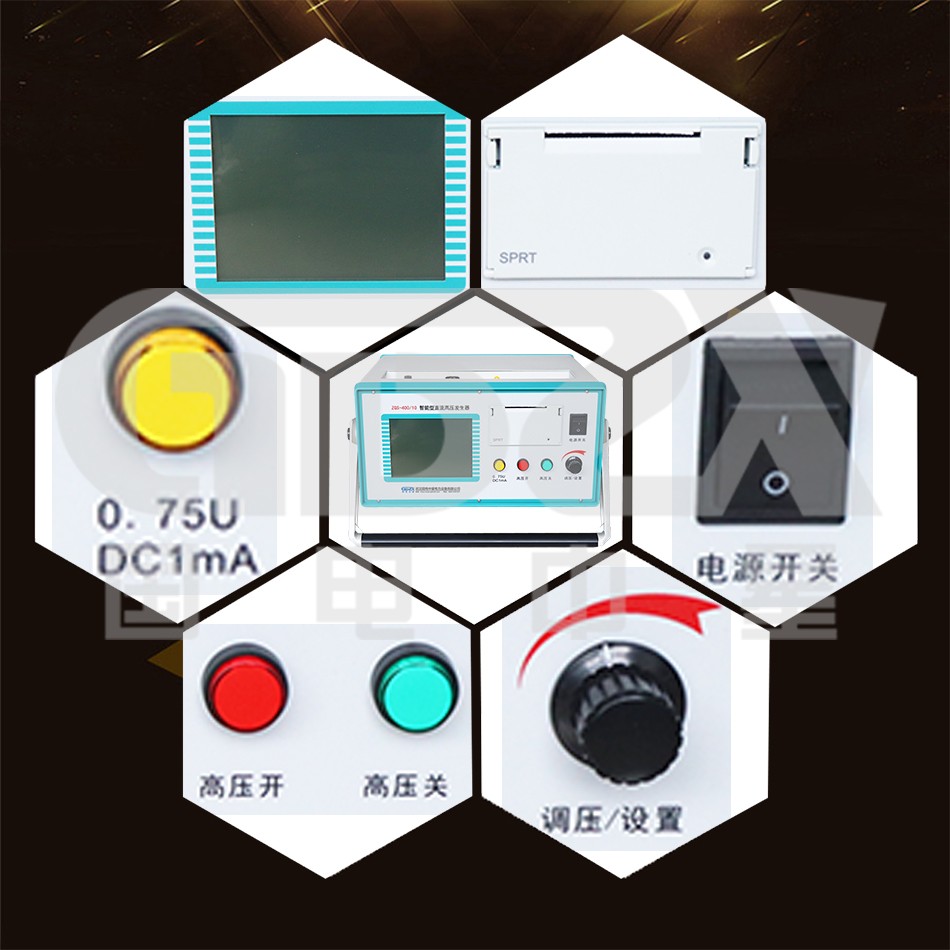

1) 采用大屏幕點陣液晶顯示屏，并具有人機對話功能；
2) 氧化鋅避雷器全自動測量功能：重復性好，精度高；
3) 自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持；
4) 自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；
5) 高壓過壓整定采用微處理器比較，精度高，可靠性好；
6) 保留手動試驗模式。
7) 數據存儲功能，可即時捕獲試驗參數和自動保存試驗結果；
8) 根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。
技術參數 | 參數詳情 | |
輸出電壓(kV) | 400 | 400 |
輸出電流(mA) | 5 | 10 |
輸出功率(W) | 2000 | 4000 |
充電電流(mA) | 7.5 | 15 |
倍壓重量(kg) | 16 | |
倍壓筒尺寸(mm) | Φ130 ×1200 | |
電壓測量誤差 | 1%±2個字 | |
電流測量誤差 | 1%±2個字 | |
過壓整定誤差 | ≤1% | |
0.75切換誤差 | ≤1% | |
波紋系數 | ≤1.0% | |
電壓穩定度 | 隨機波動、電源電壓變化±10%，≤1.0% | |
工作方式 | 間斷使用：額定負載30分鐘；1.1倍額定電壓使用：10分鐘 | |
環境溫度 | -15℃～50℃ | |
相對濕度 | 當溫度為25℃時不大于90%（無凝露） | |
海拔高度 | 2000米以下 | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
