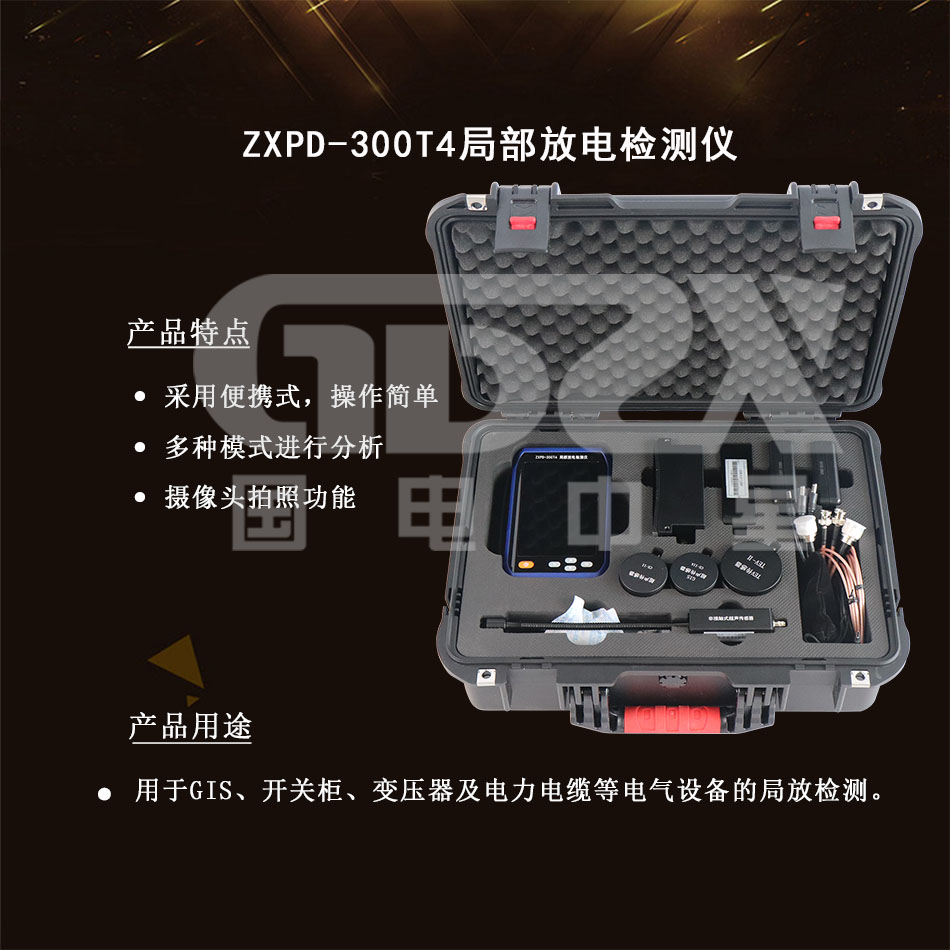

ZXPD-300T4局部放電檢測儀

適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測

參考標準：

●局部放電檢測儀適用于開關柜電氣設備的局放檢測

●采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響

●RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXPD-300T4局部放電檢測儀是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止潛在事故的進一步擴大。

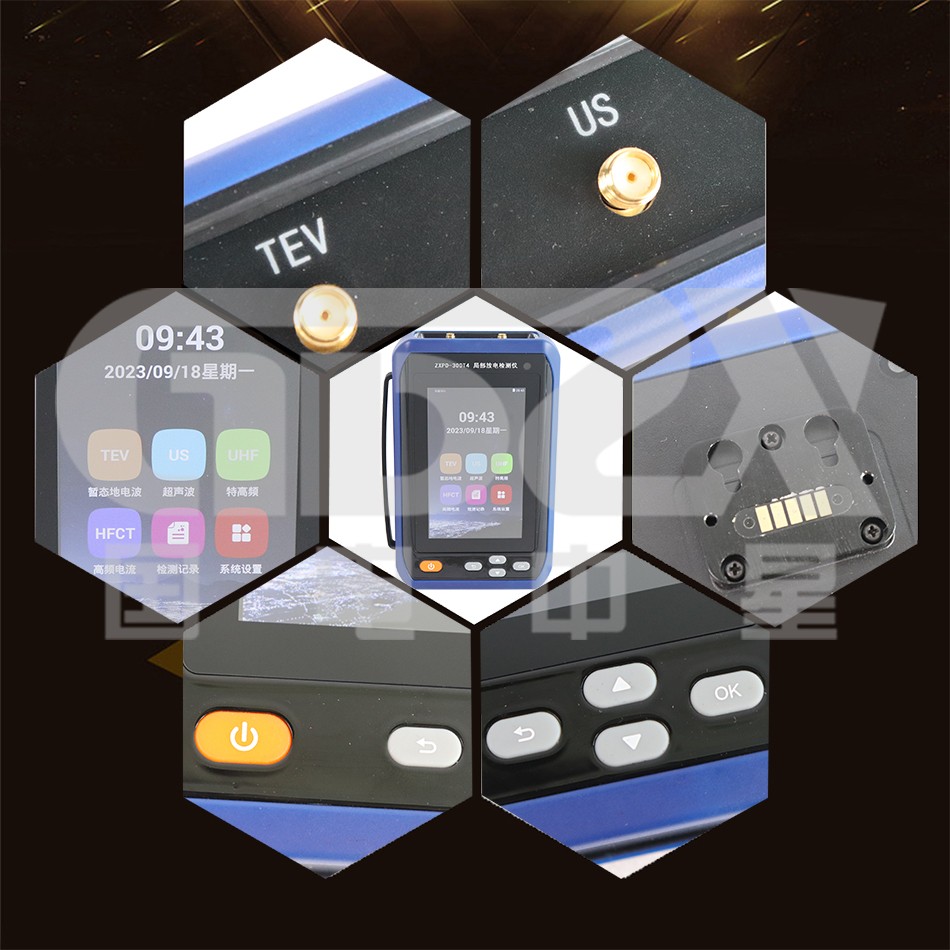

ZXPD-300T4局部放電檢測儀是一種手持儀器，其基于地電波、超聲波檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于開關柜電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。采用了全新的外觀設計，使用了目前較為流行的Android 系統，更易于操作使用，另外集成了 500 萬攝像頭拍照功能方便進行巡檢記錄；RFID 利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。

性能特點

1. 局部放電檢測儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。

2. 局部放電檢測儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。

3. 設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。

4. 該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。

5. 局部放電檢測儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄。

6. RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。

技術指標

技術參數		參數詳情

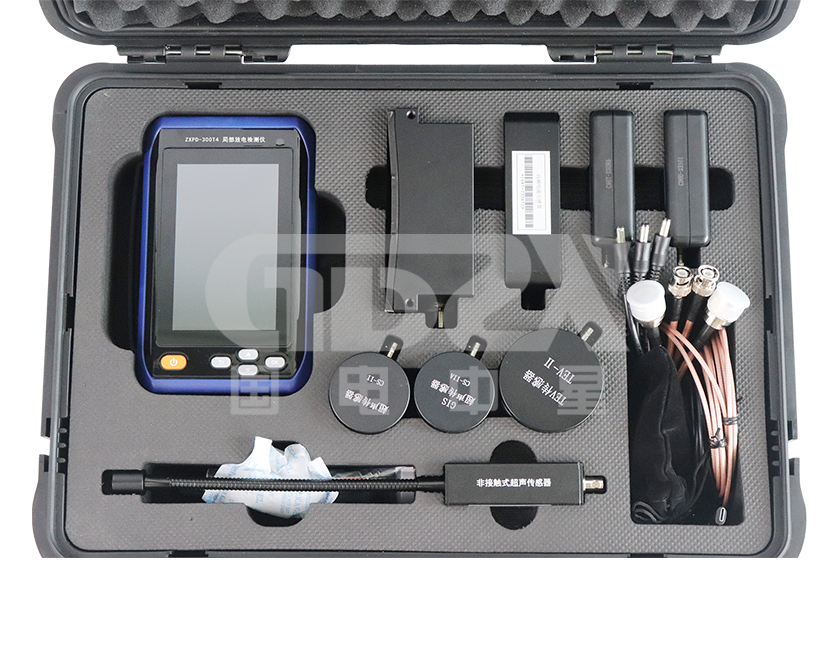

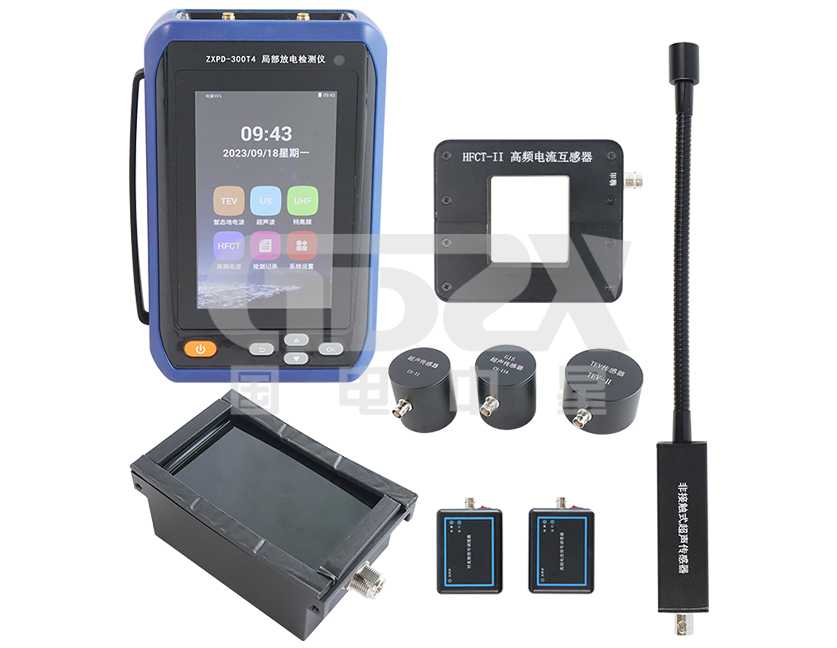

主機參數	可檢測通道數	4通道： 1個TEV， 1個US， 1個UHF， 1個HFCT
	采樣精度	12bit
	同步方式	內同步，外同步，光同步
TEV	檢測帶寬	3M-100MHz
	測量范圍	0～60dB
	測量誤差	±2dB
	分辨率	1dB
	每周期最大脈沖數	720個
	最小脈沖頻率	10Hz
	輸出接口	標準SMA連接主機
非接觸US	中心頻率	40kHz
	分辨率	0.1uV
	精度	±0.1uV
	測量范圍	0.5uV～1mV
	輸出接口	標準SMA連接主機
接觸US	頻率范圍	20kHz～300kHz
	輸出阻抗	50Ω
	檢測靈敏度	0.1mV
	測量范圍	0.1mV～1V
	輸出接口	標準SMA連接主機
UHF	檢測帶寬	300MHz～1.5GHz
	輸出方式	BNC接口-信號調理單元，無線連接主機
	接收方式	天線接收
	傳輸方式	同軸電纜
	檢測靈敏度	<-60dBm
HFCT	檢測帶寬	1M-30MHz
	傳輸阻抗	>5mV/mA(10MHz )
	輸出阻抗	50Ω
	測量范圍	-20~80dB
	測量誤差	±1dB
	分辨率	1dB
	輸出接口	BNC接口-信號調理單元，無線連接主機

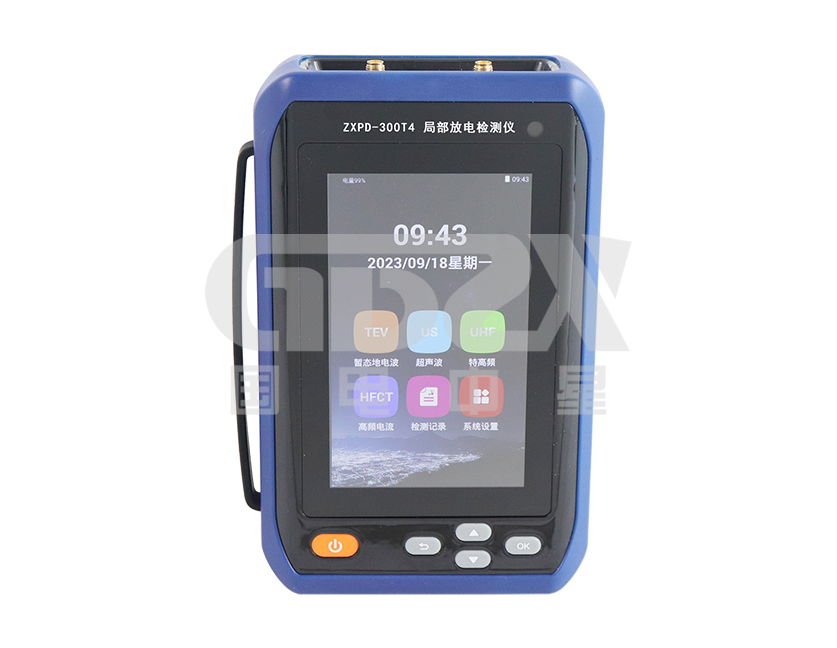

硬件	顯示屏	5.0英寸TFT真彩色液晶顯示屏
	分辨率	800×480
	操作	觸摸/按鍵
	存儲	TF卡
	接口	3.5mm立體聲耳機插孔
	電源	DC-12V/2A直流電源
	擴展功能	USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙
電源	內部電源	電池供電（4800mAH 7.4V）
電源	正常工作時間	約7小時，充滿時間約3小時
尺寸	長×寬×高	235mm×133mm×48mm
尺寸	重量	0.85kg
環境	使用環境溫度	-20℃～50℃
	存儲環境溫度	-40℃～70℃
	濕度	10%-90%（非冷凝）
	海拔高度	≤3000m
