GIS絕緣電阻、回路電阻、分合閘時間和同期性測量

絕緣電阻、回路電阻、分合閘時間和同期性測量

1、絕緣電阻和泄漏電流實驗

測量其整體的絕緣電阻，既斷路器在分閘和合閘狀態下導電回路對地絕緣電阻。

測量時，應采用10000V 絕緣電阻表。

測量值不小于2500MΩ。

2、斷路器介損因數tgδ測量

斷路器的介損因數tgδ主要用來檢査套管、滅弧室、絕緣提升桿、絕緣油和油箱絕緣圍屏的絕緣狀況。對斷路器應進行分閘和合閘兩種狀態下的tgδ試驗。

測量值和以前測量值進行比較。

若測量結果超出標準即比上次測量值顯著增大時，必須進行分解試驗，找出缺陷部位。

3、斷路器試驗

斷路器進行耐壓試驗一方面是檢驗設備的絕緣狀況，另一方面可以起到恢復絕緣性能的作用。

采用的是變頻串聯諧振法，電壓波形應接近正弦，兩個半波完全一樣，且峰值與有效值之比應等于√2±0.07，試驗電壓的頻率為10~300HZ，試驗電壓值為出廠試驗值的80%。

4、導電回路電阻測量

導電回路電阻測量應在斷路器合閘狀態下進行，使用回路電阻測試儀測量。

測量電阻值和原始數據比較應無明顯差別。

5、分合閘時間和同期性測量

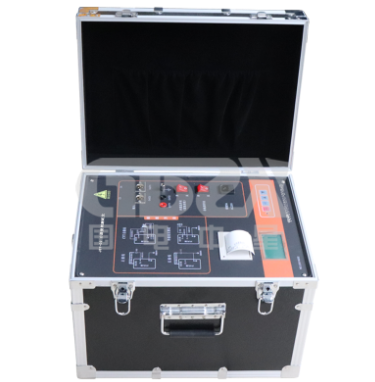

使用高壓開關機械特性測試儀；

測量斷口的固有分、合閘時間及同期性；

測量彈跳次數、彈跳時間；

測量主、輔觸頭動作時間差；

測量剛分速度、剛合速度、最大速度；

測量開距、超程及總行程；

測量分、合閘瞬時速度，并繪制“行程-時間(S-t)”曲線；

測量的所有值和原始數據比較判定合格與否；

6、斷路器操動機構特性試驗

操動機構分合閘線圈最低動作電壓應在額定電壓30~65%之間。動作電壓在額定電壓80%可靠動作。或按制造廠規定執行。

分合閘3次以上試驗可靠動作。
