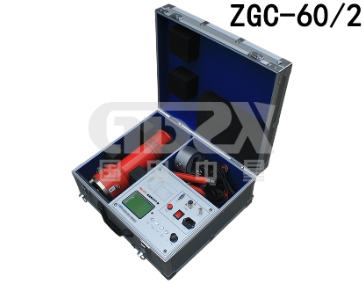

一體式直流高壓發生器工作原理

一體式直流高壓發生器通過中頻倍壓電路和PWM脈寬調制技術，產生高穩定度和高精度的直流高壓供電。這種發生器結合了電力電子技術和先進的PWM調制技術，采用大功率MOSFET或IGBT器件，通過中頻倍壓整流來實現輸出。

詳細介紹如下：

1. 中頻倍壓電路

· 基本工作原理：中頻倍壓電路利用高頻變壓器和倍壓電容，通過多次倍壓整流過程，將輸入電壓轉換為高倍數的輸出電壓。

· 電路結構：在倍壓電路中，每經過一次倍壓過程，電壓就會增加一定比例，最終實現高電壓輸出。

2. PWM脈寬調制技術

· PWM技術原理：PWM（脈寬調制）技術通過調節脈沖信號的寬度，來控制電路的輸出電壓和電流，從而實現對高壓的精確控制。

· 閉環調整：PWM技術與閉環反饋結合，能夠?qū)崟r調整輸出電壓，提高電壓穩定度。

3. 高壓穩定度和精度

· 電壓大反饋：通過電壓大反饋技術，一體式直流高壓發生器能夠大幅度提高電壓穩定度，使輸出高壓更加平穩。

· 波紋系數小：由于采用了先進的PWM技術和高性能器件，發生器的輸出波紋系數較小，適用于高精度要求的試驗。

4. 保護功能

· 多種保護機制：該設備具備低壓過流、高壓過流、零位保護等多種保護功能，確保設備和操作人員的安全。

· 快速關斷保護：采用專用傳感器取樣，反應時間為納秒級，能夠在異常情況下迅速切斷輸出，防止設備損壞。

5. 智能化和遠程控制

· 計算機控制技術：部分一體式直流高壓發生器采用計算機控制技術，能夠在LCD顯示器上顯示各種工作狀態和保護信息。

· 遙控操作：高壓的升壓、降壓等操作可采用遙控方式進行，提高了操作人員的安全性。

6. 應用領域

· 直流耐壓試驗：廣泛應用于電力部門、工礦企業動力部門等對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備的直流耐壓試驗。

· 故障檢測與應用：可用于35KV及以下電力電纜故障檢測的沖擊高壓電源，適配各種型號電纜故障檢測儀。

綜上所述，一體式直流高壓發生器通過中頻倍壓電路和PWM脈寬調制技術實現了高精度、高穩定度的直流高壓輸出，并具備多重保護功能和智能化控制，廣泛應用于高壓電氣設備的檢測與試驗中。
