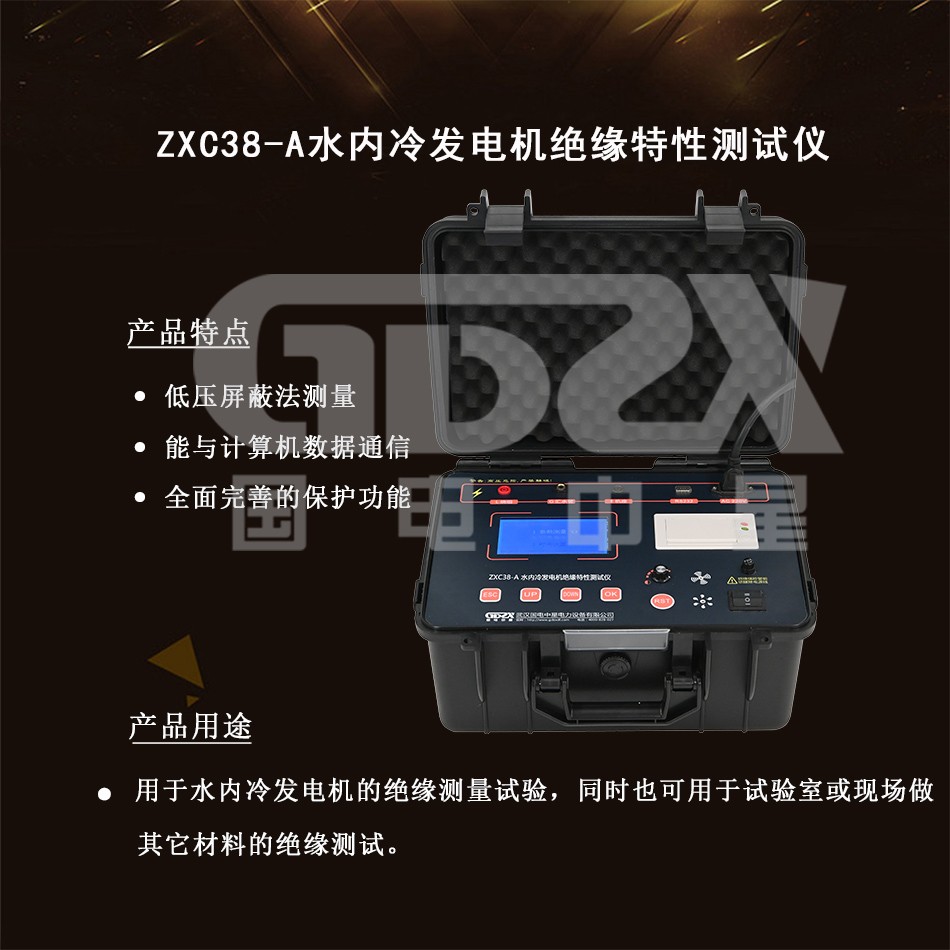

操作視頻ZXC38-A水內冷發電機絕緣特性測試儀專用于水內冷發電機的絕緣測量試驗，同時也可用于試驗室或現場做其它材料的絕緣測試，采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，低壓屏蔽法測量，性能穩定，屬智能化儀表。自動測量R15、R60、R600，自動計算吸收比、極化指數。測試電壓為負高壓2500V，帶載能力強。繞組與匯水管間電阻（水阻）低至70kΩ時，測試電壓跌落<10%。測量范圍為0 ~100GΩ能自動補償并消除水的極化電勢對測試結果的影響。匯水管與機座間電阻低至3kΩ時，仍能保證測量準確度。模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果，并顯示水阻。隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。測量完畢自動泄放高壓，高壓泄放時間不超過5秒。自動測量環境溫度、空氣濕度及每次測試的日期與時間。能保存60組測量結果，且數據20年可不丟失。自帶RS232接口，能與計算機數據通信；自帶打印機，可對測量結果進行打印，免去了抄表工作。具有全面完善的保護功能，工作可靠性高。
1) 采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，低壓屏蔽法測量，性能穩定，屬智能化儀表。
2) 自動測量R15、R60、R600，自動計算吸收比、極化指數。
3) 測試電壓為負高壓2500V，帶載能力強。繞組與匯水管間電阻（水阻）低至70kΩ時，測試電壓跌落<10%。
4) 測量范圍為0 ~100GΩ
5) 能自動補償并消除水的極化電勢對測試結果的影響。匯水管與機座間電阻低至3kΩ時，仍能保證測量準確度。
6) 模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果，并顯示水阻。
7) 隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
8) 測量完畢自動泄放高壓，高壓泄放時間不超過5秒。
9) 自動測量環境溫度、空氣濕度及每次測試的日期與時間。
10) 能保存60組測量結果，且數據20年可不丟失。

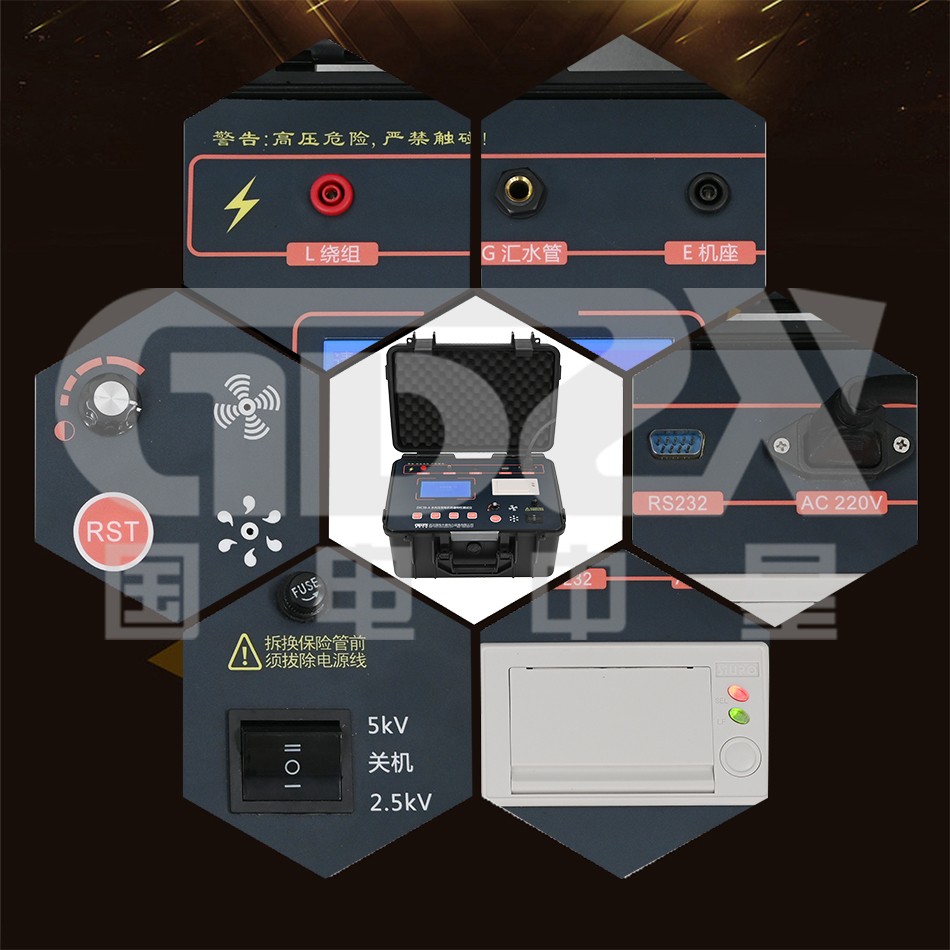

11) 自帶RS232接口，能與計算機數據通信；自帶打印機，可對測量結果進行打印，免去了抄表工作。
12) 具有全面完善的保護功能，工作可靠性高。
額定測試電壓 | 負高壓2500V |
輸出測試電壓 | ±10% |
高壓帶載能力 | 負載70kΩ 電壓跌落< 10% |
測量范圍 | 0 ~ 100GΩ |
準確度等級 | 10.0級 |
輸出短路電流 | >50mA |
0 ~50GΩ范圍的基本誤差 | ±( 5%·Rx + 2d ) |
50~100GΩ范圍的基本誤差 | ±( 10%·Rx + 4d ) |
高壓顯示誤差 | ±( 5%·Ux + 1d ) |
溫度測量誤差 | ±0.5℃ |
空氣濕度測量誤差 | ±4%RH |
供電電源 | 50Hz 220V ±10% |
耗電 | <150W |
絕緣電阻 | > 50 MΩ （500V）（測試線與機殼間） |
耐壓 | AC3kV 50Hz 1min（測試線與機殼間） |
工作溫度與濕度 | 0℃ ~ + 40℃ < 85%RH |
貯存溫度與濕度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 400（L）×350（W）×230（H） （mm） |
重量 | ≈ 9.8kg |
-
