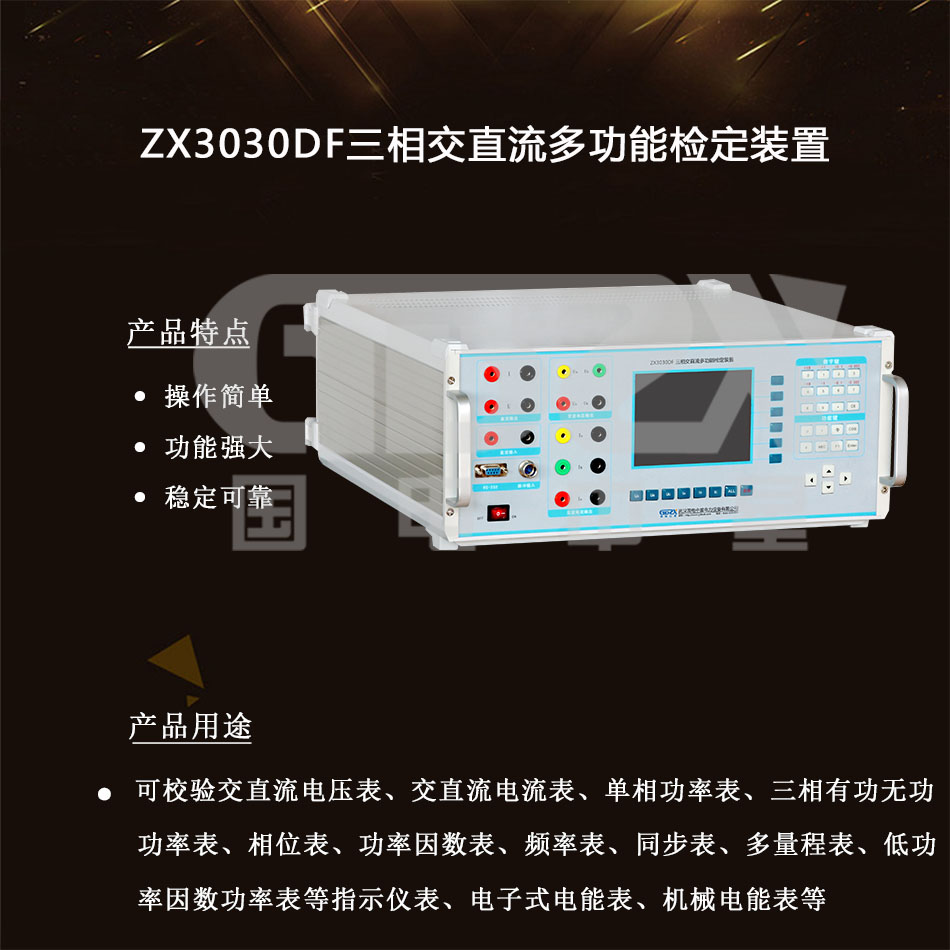

操作視頻ZX3030DF三相交直流多功能檢定裝置是在原產品ZX3030D的基礎上研制出來的一款新產品。該產品表源一體，界面友好、操作簡單、指標穩定、功能強大、可靠性更高；采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，采納用戶的使用心得，集多年電測儀器研發之大成。
1. 基于DSP的數字信號合成和數據采集處理技術，使得裝置輸出穩定可靠。
2. 裝置綜合誤差0.05級，精度高、指標優。
3. 可校驗交直流電壓表、交直流電流表、單相功率表、三相有功無功功率表、相位表、功率因數表、頻率表、同步表、多量程表、低功率因數功率表等指示儀表、電子式電能表、機械電能表，還可以校驗交、直流、功率各式變送器等。
4. 配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理。
5. 電壓、電流量程可根據被試表設定，自動換檔。
6. 大屏幕液晶顯示，彈出式中文菜單，光標任意移動，提供在線幫助提示，操 作簡便，顯示內容豐富。
7. 可輸出交直流電壓、電流，配有功率，頻率，相位，功率因數及交直流電壓電流標準。
8. 裝置具有外部軟件校準功能。
9. 負載能力強，可直接帶1uF電容（100V檔）
10. 多重保護：電源聯動保護、限流保護、自動關閉功放輸出等。
11. 嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性異常好。
12. 德國標準機箱，體積小、重量輕，便于攜帶。
項目 | 指標 | |
電
壓 | 交流量程 | 基本量程：25V、100V、250V、600V |
自動量程：15V～600V | ||
直流量程 | 基本量程：75mV、25V、100V、250V、600V | |
自動量程：15V～600V | ||
調節范圍 | 0～130% UN | |
調節細度 | 0．002%UN | |
最大輸出容量 | ≥20VA/相 | |
精 度 | 0．05級 （75mV為0.1級） | |
電
流 | 交流量程 | 基本量程：0.1A、1A、5A、25A |
自動量程：0.05A～25A | ||
直流量程 | 基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A | |
自動量程：20μA～20mA及0.1A～25A | ||
調節范圍 | 0～130%IN(25A檔，0～120%) | |
調節細度 | 0．002%IN | |
最大輸出容量 | ≥20VA/相 | |
精 度 | 0．05級 | |
頻
率 | 調節范圍 | 40HZ～70HZ |
調節細度 | 0.01HZ | |
調定值精度 | ±0.01HZ | |
相
位 | 調節范圍 | 0～359.99° |
調節細度 | 0.01° | |
精 度 | ±0.2°(額定電壓、電流滿量程輸出時) | |
三相功率精度 | 0.05級（無功為0.1級） | |
三相電壓對稱度 | 三相四線120°±0.2° 三相三線60°±0.2° | |
電壓電流波形失真度 | < 0.3% | |
電壓、電流、功率穩定度 | ≤0.01%(1分鐘) | |
測量精度 | 0.01級（0～±20mA、0～±5V） | |
裝置綜合誤差 | 0.05% | |
重量 | 18kg | |
體積 | 432×428×175 | |
供電電源 | 220V±10% | |
