蓄電池放電測試儀的測量原理

        上一節國電中星為大家介紹了蓄電池放電測試儀的基本介紹，關于蓄電池放電測試儀的工作原理，引起了很多人的注意，在本節中，國電中星將會為大家介紹蓄電池測量原理。

        由于蓄電池電化學反應十分復雜，各種材料、結構、制造工藝及使用環境也有所不同，單體特性也會有一定的離散性，致使蓄電池的特性存在較大差異。迄今為止，還沒有一種簡單有效的方法能夠?qū)﹄姵匦阅苓M(jìn)行快速準確的判定。蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。

       曾在電力、通信、金融、交通等行業中大量使用的固定式鉻酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、瓶液式設計，使得我們很難掌握其健康狀況，鉻酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池進行管理的缺憾和難點。目前常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。
測量原理：

1、蓄電池浮充狀態下的端電壓與容量無對應關系

        我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此，平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。

2、全電容放電測試認為測試蓄電池實際容量為難以準確有效的方法。

        我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變?yōu)閷?duì)落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時檢測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量，該方法真實準確。

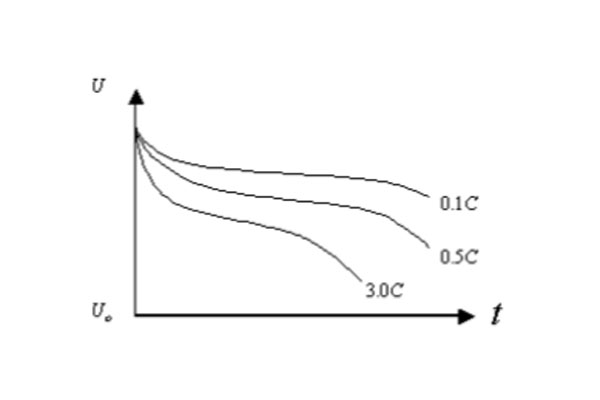

同時，我們知道 蓄電池具有如下的放電曲線：

從蓄電池的放電曲線，可以看出：

1、相同的放電曲線反映了相同的電池性能、對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）

2、同為一組的各單體電池由于容量不同，將遵循不同放電率的放電曲線。對蓄電池組進行放電時，各單體電池由于容量不同而放電電流相同，因此各自是在以不同的放電率進行放電，顯然在放電時將遵循不同放電率的放電曲線。

恒流原理：

        測試儀的放電回路采用在中央處理器控制下的PWM控制技術下，使得功率回路能夠精準的在設定的放電電流下工作。

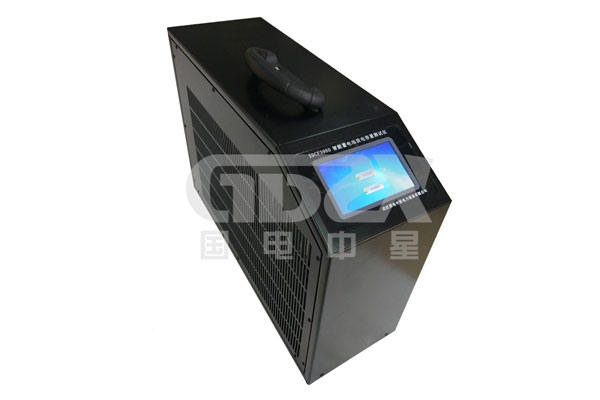

        國電中星是蓄電池放電測試儀生產廠家，研發生產的ZX-FD智能蓄電池放電儀、XDCF3986智能蓄電池充放電測試儀、XDCF3980智能蓄電池放電測試儀等型號產品十分暢銷，受到廣大用戶的高度青睞，歡迎來電咨詢！
