如何區分絕緣電阻測試儀和接地電阻測試儀測試方式與原理

絕緣電阻測試儀和接地電阻測試儀的測試方式區別

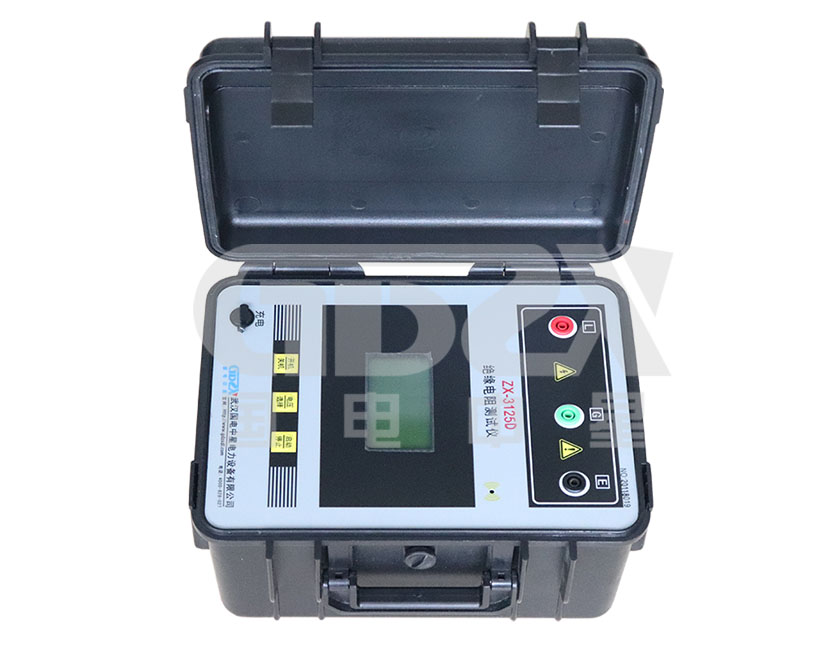

（1）絕緣電阻測試儀的測試方式

絕緣電阻測試儀是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣電阻的測量可以采用UMG2672電子兆歐表進行測量。

（2）接地電阻測試儀的測試方式

接地電阻測試儀是檢測接地電阻是否合格的電力設備。接地電阻測試儀的測試方式是電氣設備依靠大地連接成同電位，是反應導線或防雷引下線與大地接觸的緊密程度。接地電阻測試儀測量出來的數值大小是保證人身安全的一種有效措施，可采用微安電力生產的DER2571 數字接地電阻測試儀。

絕緣電阻測試儀和接地電阻測試儀的原理區別

（1）絕緣電阻測試儀的原理

當使用絕緣電阻測試儀測量絕緣電阻時，把直流電壓U加于絕緣物上，此時有一電流隨時間做衰減性變化，直至趨于一個穩定值。

通常，絕緣電阻測試儀的電流是電容電流、吸收電流和傳導電流的總和。電容電流Ic，它的衰減速度很快；吸收電流Iaδc，它比電容電流衰減慢得多；傳導電流Inp，它經很短時間就趨于穩定。

利用絕緣電阻測試儀進行測試的過程中，如果絕緣沒有受潮并且表面清潔，瞬變電流分量Ic、Iaδc很快衰減為零，僅剩很小的傳導電流Inp通過，因?yàn)榻^緣電阻與流通電流成反比，絕緣電阻將上升很快，并且穩定在很大的數值上。反之，如果絕緣受了潮，傳導電流顯著增大，甚至比吸收 電流Iaδc起始值增大更快，瞬變電流成分明顯減少，絕緣電阻值表現很低，并且隨時間的加長而變化甚微。

所以，在絕緣電阻測試儀進行試驗中，一般通過吸收比判斷絕緣的受潮情況，而當吸收比大于1.3時，表明絕緣良好，如果吸收比近于1 時，就表明絕緣受了潮。

（2）接地電阻測試儀的原理

接地電阻測試儀也叫接地電阻測量儀、接地?fù)u表。接地電阻測試的測試原理是，通過被測物的接地電極"E"和供電電極"H(C)"，之間的交流恒電"I"，即可得到接地電阻值"Rx"，發現接地電極"E"和 測量電極"S(P)"之間的位差"V"。
