串聯諧振在試驗時需要注意些什么？

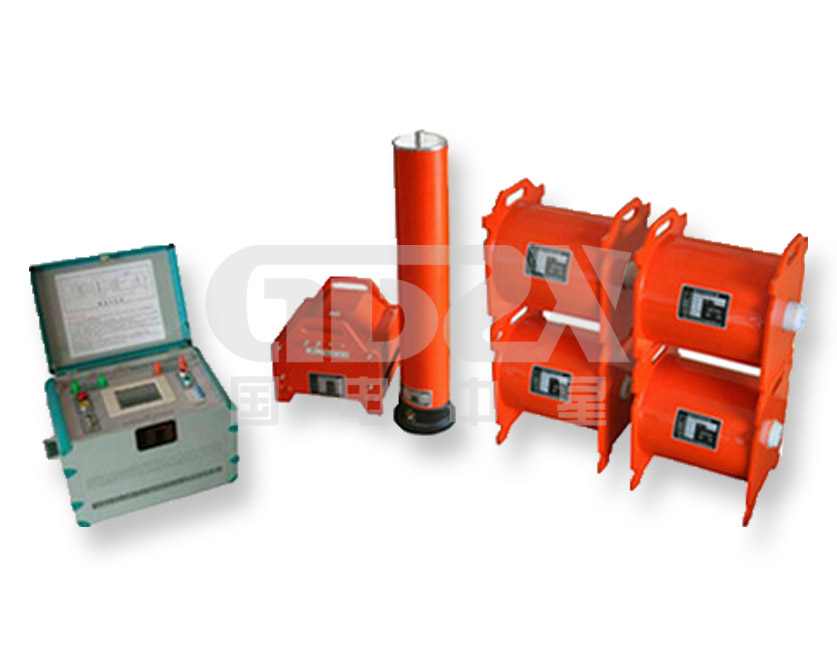

串聯諧振裝置采用多節電抗器串聯的方式，體積小、重量輕、接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。諧振升壓裝置根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。

串聯諧振試驗需注意以下幾點：

1、試驗時,試驗相接高壓源,高壓引線需采用專用無暈引線,非試驗相連同GIS外殼接地；

2、試驗必須保證各氣室SF6氣體在額定壓力下,并且充氣壓4小時后氣體含量在合格范圍內,GIS處于可運行狀態,確認無誤后方能試驗；

3、試驗加壓前,確保GIS內的電壓互感器拆除,電壓互感器可以一起加壓,但試驗諧振頻率必須大于100Hz、CT二次短路,避雷器連接處應斷開；

4、試驗電壓在輸出套管加入,套管芯子接高壓源,套管金屬法蘭接系統專用地線；

5、試驗時,試驗系統各部件之間、試驗系統與GIS殼體之間必須采用專用接地線,切不可利用現場接地排代替試驗系統與GIS外殼之間的地線連接；

6、注意試驗系統與現場電網之間采用一點連接,接地點必須位于分壓器與試品之間的連線上。
