調感式串聯諧振試驗接線和步驟

        調感式串聯諧振采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量。下面國電中星為大家介紹調感式串聯諧振試驗接線和步驟。

一、試驗接線

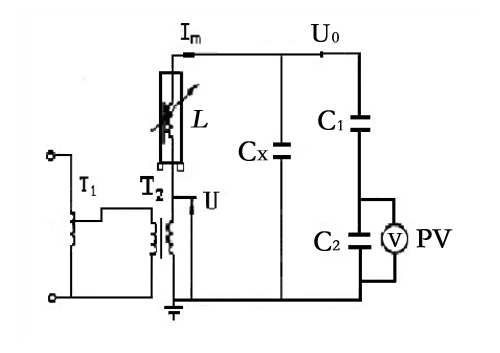

調感式串聯諧振試驗接線如圖所示

T1-調壓器；T2-勵磁變壓器；L-可變電感；CX-被試品；C1、C2-電容分壓器高、低壓臂電容；U-勵磁電壓；PV-電壓表；U0-諧振時電感或電容兩端的電壓

二、試驗步驟

1、合理布置試驗設備，并檢查試驗設備是否安防穩固。

2、試驗前應測量被試品絕緣電阻，然后按圖進行接線，并檢查接線和分壓器檔位是否正確。

3、檢查試驗電源的容量應符合試驗要求，先合上試驗電源開關，再合上控制回路電源，檢查和傳動調壓器電機升、降壓和可變電感機械系統是否正常，然后將電感量指示器調至中間位置。

4、檢查調壓器零位，合上主回路開關。

5、適當調節調壓器輸出電壓，使高壓回路電壓達到試驗電壓的3~5%。仔細調節電感至諧振點，使試品兩端電壓高。按要求均勻調節電壓至試驗電壓后，升壓過程中密切監視高壓回路，監聽被試品有何異響，達到達試驗時間后，迅速將電壓降到零，切斷主回路和控制回路開關，拉開試驗電源開關，對被試品放電，試驗結束。

注意：試驗結束后應將諒解可調電感的鐵芯間隙調至適當位置，便于以后試驗的拼裝，同事避免運輸時拉動鐵芯。

        國電中星是串聯諧振生產廠家，產品多規格全，滿足客戶不同試驗需求，除此以外國電中星還生產多種高壓試驗設備，性價比高，口碑不錯，歡迎來我司參觀考察！
