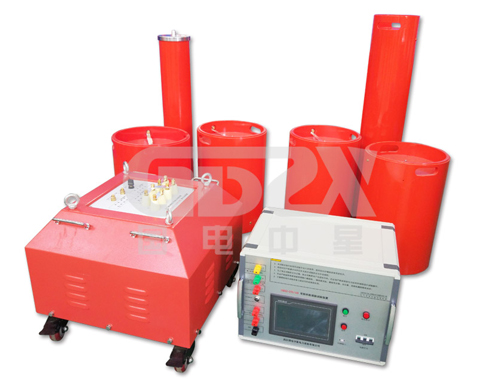

串聯諧振試驗中電抗器接線方式

       在串聯諧振試驗中，電抗器的接線方式有并聯和串聯兩種，下面，國電中星為大家詳細介紹串聯諧振試驗中電抗器的接線方式和配置要求。

一、電抗器的連接方式

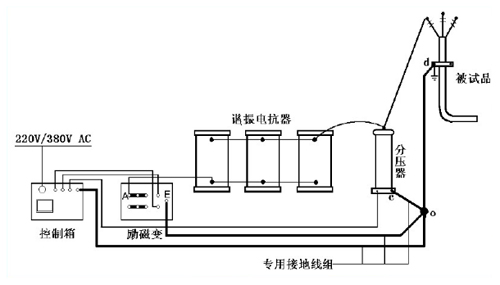

電抗器并聯

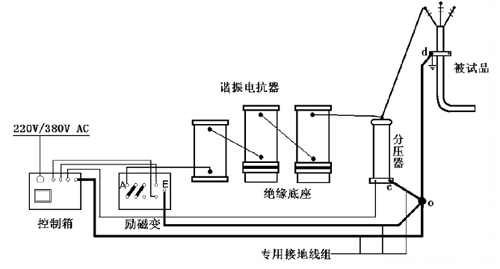

電抗器串聯

二、電抗器的組配

        串聯諧振設備主要運用于被試品主絕緣耐壓，其中根據兩種不同形式的試驗，對電抗器的配置要求也不相同。對于頻率沒有特殊要求的試驗，如：電纜試驗、高壓開關、隔離刀閘、CIS組合電器等。

配置步驟如下：

1）根據試驗標準選擇試驗電壓，并根據試驗電壓考慮電抗器的組配。

如：0.5公里規格為8.7/10kV 95mm2電纜試驗

10kV電纜交流耐壓試驗電壓為2.5U0=2.5*8.7=21.75kV   F-DK18/2.8電抗器額定電壓為18kV，單臺不能滿足21.75kV，就需要此型號兩臺電抗器串聯使用。2*18kV=36kV＞21.75kV

2）估算或者通過儀器測量被試品的電容量，根據電容量選擇電抗器組配。

例如：0.5公里規格為8.7/10kV  95mm2電纜

估算電容量0.5*0.24=0.12μf  型號為F-DK18/2.8電抗器最大負載為0.55μf。0.55μf＞0.12μf  所以，單臺電抗器就可滿足要求。但是根據第一步電壓要求，需要2臺電抗器串聯使用。那么兩臺電抗器串聯后，最大負載量將減小一般即0.55/2-0.275μf＞0.12μf

3）頻率核算

根據公式f=2π（√LC）/1計算頻率是否超出試驗要求。

例：根據上兩步配置需要2個電抗器串聯使用

則L=2*45H=90H   CX=0.12μf   Cb=250Pf（分壓器電容量與被試品相比極小時可忽略） f=48.45Hz＞45Hz

結論：0.5公里規格為8.7/10kV  95mm2電纜試驗可以用2臺型號為F-DK18/2.8的電抗器串聯組合進行試驗。
