變比組別測試儀檢定裝置的變比測試如何操作

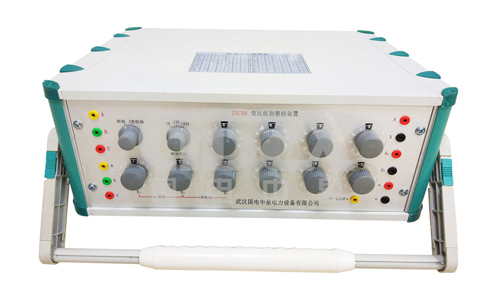

       變比組別測試儀檢定裝置具有變比測試功能，那么變比測試該如何操作呢？國電中星為大家略略介紹ZXCBB變壓器變比整檢裝置進行變比測試的操作說明。

1、在變比測試區（感應分壓器部分），將變比測試儀的 A、B 兩個端子分別接到變比組別檢定裝置的感應分壓器部分的 A0、X0 端，將變比測試儀的 a、b兩個端子分別接到變比組別檢定裝置的感應分壓器部分的 a（0～200V）、X0端，并將 A 與 A0、X 與 X0 分別短接，對感應分壓器進行不同的置數得到不同的變比值，逐一測試變比組別測試儀，并根據被測變比測試儀所顯示的結果逐一計算出各個變比時的誤差，以此來確定變比測試儀的準確度。各個變比誤差的計算公式如下：

公式中的標稱值為“變比檢定裝置”所給出的標準變比值（即感應分壓器置數的倒數）。

2、分辨率測試。對感應分壓器進行不同的置數，然后改變逐檔置數，變比測試儀的顯示值會有明顯的變化。比如說先把感應分壓器置數為 0.1000000，然后在 0.1000000～0.0999900 之間變化，變比測試儀應該有明顯變化，以此來判定變比測試儀的顯示值的分辨率。

3、 感應分壓器置數為1.000000 時，這時可以對變比測試儀的變比做 1/1 自校。而把變比測試儀的一次側電壓直接輸入到二次側，此時變比顯示值應為1.0000。如果不同，即為該被測變比測試儀在此時的誤差。
