變比組別測試儀檢定裝置有哪些測試功能？

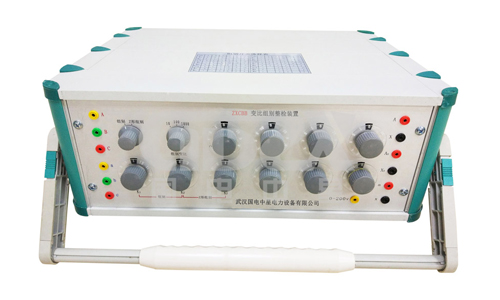

       我們知道，變比組別測試儀檢定裝置是用來檢定0.05級及以下變壓器變比組別測試儀的變比精度、分辨率和組別的正確性。那么，變比組別測試儀檢定裝置有哪些測試功能呢？下面國電中星為大家詳細介紹。

一、變比測試功能

        變比組別測試儀檢定裝置利用感應分壓器部分檢定變比組別測試儀的變比。可預置的標準變比值是1.111111～0.0000001 之間任意值的倒數。檢定變比時，UAX 的額定電壓為 200V，該裝置可在額定電壓的 20%～100%內工作。

二、分辨率測試功能

        變比組別測試儀檢定裝置測試變比測試儀所顯示值的分辨率，可預置變比值是1.111111～0.0000001 之間任意值的倒數，測試各種變比測試儀的分辨率，在分辨率測試時，對誤差不作要求，但檢定變比測試儀分辨率時，變比測試儀的顯示值應該隨分辨率的增減有明顯的變化。一般情況下，變比值在 10.000～11.100 之間，變比測試儀的顯示值應該隨著感應分壓器置數的變化而有明顯的變化。

三、 直通測試功能

        當感應分壓器置數為 1.000000 時，即為直通。變比組別測試儀檢定裝置的直通測試功能是將變比測試儀的一次電壓 UAB 直接連接于二次端（a、b 端）即 UAB=Uab，可對變比測試儀進行 1/1的自校，注意不能在不允許直通的變比測試儀的檢定。對于不允許直通的變比測試儀，可以利用感分的隔離繞組進行 1/1 的隔離測試。

四、 組別測試功能

        變比組別測試儀檢定裝置將標準三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法組成 12 種組別，可對變比組別測試儀的全部組別進行測試，同時在組別測試的變比值可有 10、100、1000 三種選擇，其組別測試時的標準三相 PT 的各單相誤差全部小于 0.05%。

五、Z 形組別測試功能

        Z 形組別共有 10 組（△/Z 或 Y/Z），此時的變比值為 100，標準三相 PT 的各個單相的兩個二次繞組的誤差均小于 0.05%。
