GTB系列干式試驗變壓器技術解析與應用優勢

      在電力設備的絕緣性能檢測中，高壓試驗變壓器是不可或缺的關鍵設備。國電中星生產的GTB系列干式試驗變壓器，憑借其先進的制造工藝和卓越的性能指標，已成為現場高壓試驗的首選設備。本文將從技術參數、結構特點、性能對比及應用建議等方面，對該系列產品進行深入剖析。

一、產品概述

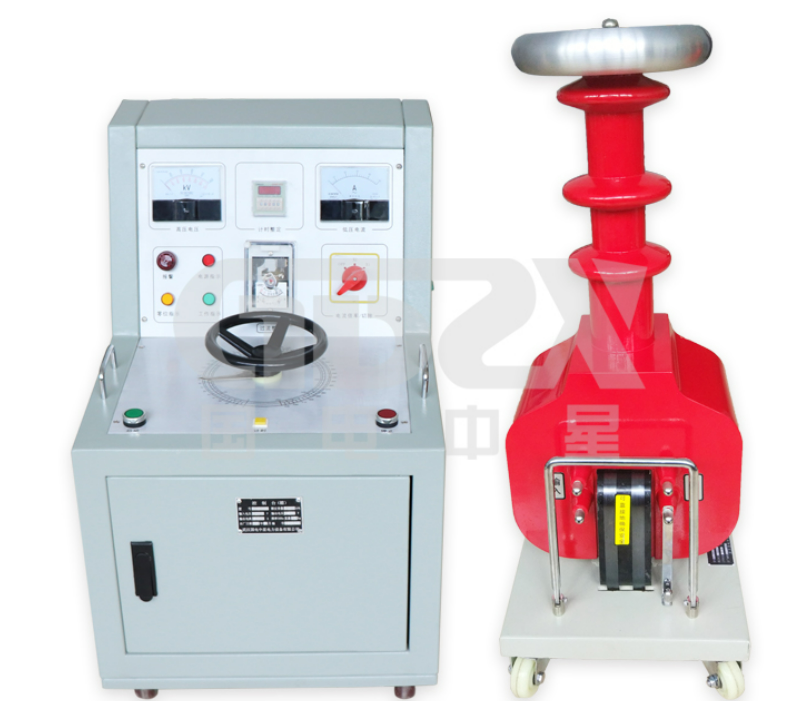

     GTB系列干式試驗變壓器采用線圈繞組環氧真空澆注及CD型鐵芯新工藝，與傳統油浸式變壓器相比，具有重量輕、體積小、絕緣強度高、抗濕能力強等顯著優點。同時，通過優化磁路設計，有效削弱漏磁，提升變壓器承受短路電流沖擊的能力。

該系列產品適用于電力系統、電氣設備制造廠、科研單位等，用于進行工頻耐壓試驗、直流耐壓試驗及局部放電測量等。

二、主要技術參數一覽

三、性能特點與技術優勢

1. 結構設計先進

●     環氧真空澆注：提升機械強度與絕緣性能，避免油浸設備的滲漏問題。

●     CD型鐵芯：磁路分布均勻，漏磁小，效率高。

2. 輕量化與便攜性

●     相比同容量油浸變壓器，重量減輕約30%~50%，更便于現場搬運與安裝。

3. 輸出性能優異

●     輸出電壓波形畸變率 ≤1%

●     電壓不穩定度 <1%

●     支持交直流兩用，直流高壓輸出穩定。

4. 保護功能完善

●     具備過電壓保護功能，保障設備與人員安全。

●     溫升控制良好，表面溫升 <55℃。

5. 運行時間靈活

●     額定容量下可持續運行0.5小時；

●     支持間歇運行模式，如10kVA以下每2小時可運行0.5小時。

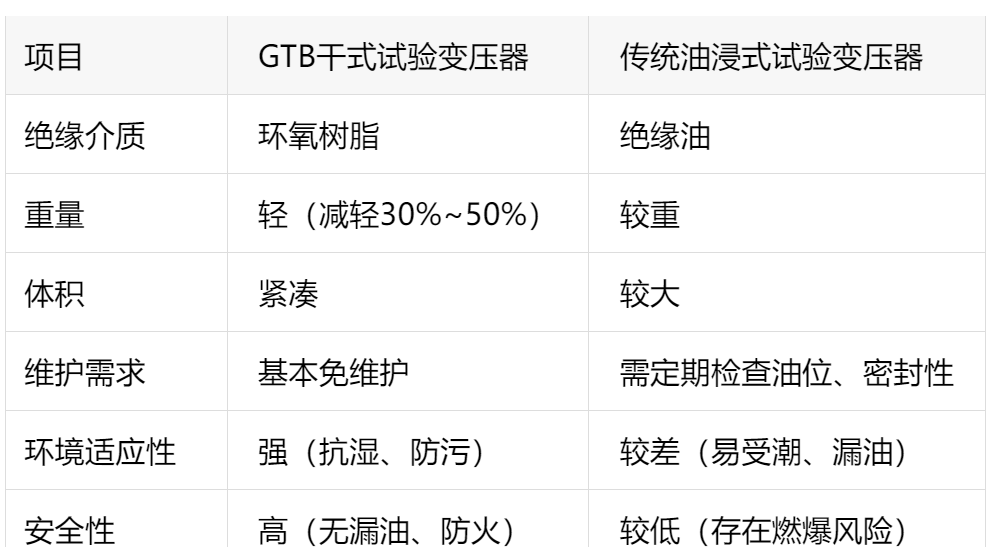

四、與油浸式試驗變壓器的對比

五、應用建議與選型指南

• ●     選型依據：根據試驗電壓、電流需求選擇合適容量和輸出電壓的型號。

• 使用場景：

• ●     室內/外現場試驗；

• ●     需頻繁移動的場合；

• ●     對安全性和環境要求較高的場所。

• 運行注意：

• ●     避免長時間滿負荷運行；

• ●     注意散熱，避免高溫環境下連續使用。


• 六、結語

GTB系列干式試驗變壓器通過材料與工藝的創新，實現了高壓試驗設備的小型化、輕量化和高可靠性，尤其適合現場試驗和高標準絕緣測試需求。其優異的技術性能和完善的保護功能，使其成為電力試驗領域中值得信賴的新型設備。

對于技術人員而言，掌握其技術特點與適用場景，將有助于提升試驗效率與安全性，推動高壓試驗工作的標準化與現代化。
       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
