ZX-ZD全自動多功能振蕩儀技術解析及其在電力設備油樣檢測中的應用

一、設備概述與技術定位

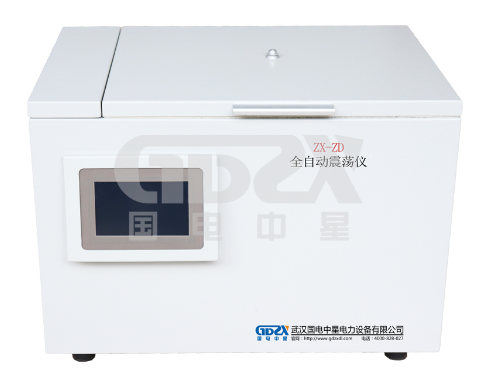

        ZX-ZD全自動多功能振蕩儀是針對電力設備油樣檢測研發的智能化實驗裝備，嚴格遵循GB/T 17623-1998和DL429.4-91標準要求，專為解決變壓器油、絕緣油等液體介質的氣體溶解分析難題而設計。作為現代電力實驗室的核心預處理設備，其通過準確的溫控振蕩技術實現油樣脫氣的標準化操作，為后續氣相色譜分析提供可靠樣本保障。

二、核心技術特性解析

智能溫控系統
      1.采用PID閉環控制算法，實現20-99℃寬域控溫
      2.分段精度控制：室溫~50℃±0.2℃；50~100℃±0.3℃
     3.雙模式恒溫策略：支持梯度恒溫（方式1）和階躍恒溫（方式2）

機械振蕩系統
      1.精密凸輪傳動機構，振幅穩定在35±0.5mm
      2.無刷電機驅動，頻率控制精度達275±3次/分
      3.雙模振蕩時序：標準模式與用戶自定義模式（20-99min可調）

人機交互設計
      1. 5英寸TFT彩色液晶屏（分辨率240×128）
      2.菜單式參數設置界面，支持10組程序存儲
      3.實時顯示溫度曲線與倒計時狀態

三、關鍵技術指標與設計優勢

熱力學優化設計
      1.雙層不銹鋼腔體結構，熱慣性系數<0.15℃/min
      2.六點均溫布局，腔體溫差≤0.5℃（滿負載工況）
      3.800VA功率配置實現快速升溫和溫度保持平衡

機械振動系統
      1.三維減震基座（橡膠+彈簧復合減震）
     2.傳動機構壽命測試>50萬次（等效10年使用周期）
     3.工作噪聲<55dB(A)（符合ISO 3746實驗室標準）

安全防護體系
      1.雙重超溫保護（電子+機械）
      2.樣品艙門電磁聯鎖裝置
     3.異常振動自動停機功能

四、典型應用場景分析

變壓器油氣體分析預處理
     1.溶解氣體（H?、CO、CH?等）的定量釋放
     2.執行標準：GB/T 17623-1998脫氣流程
     3.處理能力：單次處理8支100ml注射器樣本

絕緣油老化檢測
     1.水溶性酸值測定（DL429.4-91）
     2.油-氣分配系數測定
     3.抗氧化劑析出實驗

特殊工況應用
     1.低溫脫氣模式（40℃@極微量氣體提?。?br/>     2.梯度脫氣法（多溫度段氣體分層采集）

五、操作優化建議

1.參數設置規范

1）常規油樣推薦：方式1（50℃/20min振蕩）

2）高粘度油樣建議：方式2（75℃/5min振蕩）

3）自定義模式適用于：SF6混合油、合成酯類油等特殊介質

2.樣品裝載要點

1）注射器固定角度應保持15°傾斜

2）三角燒瓶裝載量不超過200ml

3）異形容器需使用專用夾具

3.設備維護指南

1）每月校準溫度傳感器（PT100）

2）每季度潤滑傳動機構（使用#3鋰基脂）

3）年度更換減震元件（振動幅度檢測>36mm時）

六、技術創新方向展望

1.物聯網升級方案
         1）4G模塊實現遠程監控
         2）實驗數據自動上傳LIMS系統

2.功能擴展?jié)摿?br/>        1）集成真空脫氣模塊
        2）擴展至SF6氣體檢測領域
      ZX-ZD全自動多功能振蕩儀本設備通過將傳統振蕩脫氣工藝數字化，顯著提升了油樣預處理的重現性和檢測效率。其技術參數設置充分考慮了電力設備檢測的特殊需求，是構建智能實驗室的重要基礎裝備。建議技術人員深入掌握其控制邏輯與機械特性，以充分發揮設備性能優勢。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
