110kVsf6斷路器動作時間特性測試方法

110kV SF6斷路器動作時間特性測試目的及試驗周期

試驗?zāi)康?/p>

分、合閘時間：斷路器重要參數之一，其長短關系到分合故障電流的性能;如果分合閘嚴重不同期，將造成線路或變壓器的非全相接入或切斷，從而可能出現危害絕緣的過電壓。

試驗周期

斷路器的時間參量

1)6年

2)大修后

分、合閘電磁鐵的動作電壓

1)110kV：6年；220kV、500kV：3年；35kv、66kv補償電容器/電抗器組斷路器：3年；

2)大修后

試驗使用設備

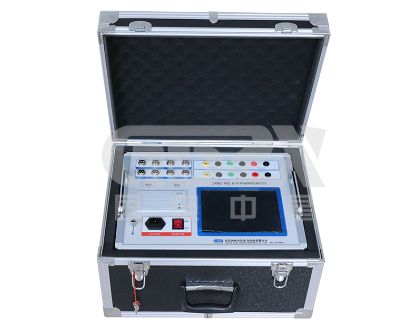

斷路器動特性測試儀

試驗注意事項

斷路器時間參量測量試驗時，對于斷路器的分、合閘操作必須在分合閘線圈的額定電壓值下進行。

進行試驗時建議將高壓開關受鄰近高壓線耦合電壓較高的側連接到地，但不可將兩側均接地。

斷路器的分、合閘線圈均只允許短時通電，試驗時要保證斷路器動作后能立即切斷電源，以防這些線圈通電時間過長而燒壞。

斷路器時間特性試驗是一個精度很高的試驗(通常在100ms以下)，所以對于試驗測試線的連接要求較高。斷路器在分、合閘過程中會有嚴重的觸頭撞擊，很可能會引起試驗測試線夾的松動和脫落，所以在試驗過程中必須確保線夾的穩定。

試驗結果判斷方法

在額定操作電壓(氣壓、液壓下進行)

1)斷路器的分、合閘時間，主、輔觸頭的配合時間應符合制造廠規定

2)除制造廠另有規定外，斷路器的分、合閘同期性應滿足下列要求：

相間合閘不同期不大于 5ms

相間分閘不同期不大于 3ms

同相各斷口間合閘不同期不大于3ms

同相各斷口間分閘不同期不大于2ms
