工頻耐壓試驗結果分析及試驗注意事項

工頻耐壓試驗分析

對于絕緣良好的被試品，在交流耐壓中不應擊穿，而其是否擊穿，可根據下述現象來分析。

根據試驗回路接入表計的指示進行分析

一般情況下，電流表如突然上升，說明被試品擊穿。但當被試品的容抗Xc與試驗變壓器的漏抗XL之比等于2時，雖然被試品已擊穿，但電流表的指示不變(因?yàn)榛芈冯娍筙=|Xc-XL|，所以當被試品短路Xc=0時，回路中仍有XL存在，與被試品擊穿前的電抗值是相等的，故電流表的指示不會發生變化)；當Xc與XL的比值小于2時，被試品擊穿后，使試驗回路的電抗增大，電流表指示反而下降。

通常Xc≥XL，不會出現上述情況，只有在被試品電容量很大或試驗變壓器容量不夠時，才有可能發生。此時，應以接在高壓端測量被試品上的電壓表指示來判斷，被試品擊穿時，電壓表指示明顯下降。低壓側電壓表的指示也會有所下降。

根據控制回路的狀況進行分析

如果過流繼電器整定適當，在被試品擊穿時，過流繼電器應動作，并使自動控制開跳閘。若動作整定值過小，可能在升壓過程中，因電容電流的充電作用而使開關跳閘；整定值過大時，電流繼電器整定電流過大，即使被試品放電或小電流擊穿，繼電器也不會動作。因此，應正確整定過流繼電器的動作電流，一般應整定為被試品額定試驗電流的1.3倍左右。

根據被試品的狀況進行分析

被試品發出擊穿響聲(或斷續放電聲)、冒煙。出氣、焦臭、閃弧、燃燒等，都是不容許的，應查明原因。這些現象如果確定是絕緣部分出現的，則認為是被試品存在缺陷或擊穿。

工頻耐壓試驗注意事項

被試品為有機絕緣材料時，試驗后應立即觸摸，如出現普遍或局部發熱，則認為絕緣不良，應及時處理，然后再作試驗。

如果耐壓試驗后的絕緣電阻比耐壓前下降30%，則檢查該試品是否合格。

在工頻耐壓試驗過程中，若由于空氣濕度、溫度、表面臟污等影響，引起被試品表面滑閃放電或空氣放電，不應認為被試品的內絕緣不合格，需經清潔、干燥處理之后，再進行試驗。

升壓必須從零開始，不可沖擊合閘。升壓速度在40%試驗電壓以內可不受限制，其后應均勻升壓，速度約為每秒3%的試驗電壓。

耐壓試驗前后均應測量被試品的絕緣電阻。

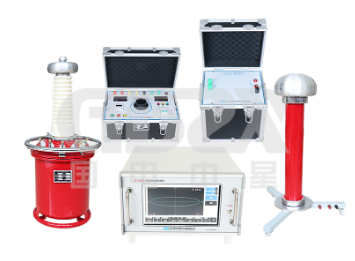

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
