繼電保護裝置的檢驗與整定試驗操作規范

1、繼電保護裝置檢驗、整寫前應做好下列準備工作：應備有定方案、原理接線圖、回路安裝圖、前次檢驗記錄、有關的檢驗規程適用的儀表儀器、設備、工具連接線、備用零件和正式的檢驗記錄表格。

1、繼電保護裝置檢驗、整寫前應做好下列準備工作：應備有定方案、原理接線圖、回路安裝圖、前次檢驗記錄、有關的檢驗規程適用的儀表儀器、設備、工具連接線、備用零件和正式的檢驗記錄表格。

2、對新型繼電器以及繼電保護裝置，必須經過技術鑒定，否則不準投入運行。

3、繼電保護工作人員，應取得變電所值班人員同意后，方準開始在變電所內。進行檢驗工作。值班人員按操作規程程序，切斷被檢驗開關的一次回路，并掛接地線。將進行檢驗的保護裝置與其它設備的跳閘回路斷開，用熔斷器斷開直流電源，并說明周圍設備的運行狀態及注意事項后才準許開始工作。

4、在檢驗繼電保護裝置時，為了避免運行中設備誤跳閘或將備用設備誤投入，應先確定被檢驗的裝置中哪些回路在檢驗時應預斷開，運行中的哪些盤或盤的哪些部分必須加以適當的保護。

5、了解被試保護設備的一次接線及運行方式，并考慮到當利用負荷電流及電壓檢驗時，如果系統發生事故或被檢驗裝置發生誤動作，應有保證供電的安全措施。

6、繼電保護裝置檢驗用的電源應基本穩定，如果由于電壓波動對檢驗結果造成影響時，應采取必要的穩壓措施。

7、繼電保護在拆裝和試驗前，應與檢修及運轉人員聯系，必要時需由工作負責人填寫工作票,做好安全措施后,方可進行檢驗工作。

8、繼電保護在帶電拆裝時，要斷開直流電源，電流互感器短路電壓接頭須用膠布包好，防止接地和短路，并下嚴禁帶電檢驗繼電保護裝置。

9、拆裝繼電保護裝置時，要作好標記，必要時畫接線草圖，防止接線錯誤。

10、試驗過程中需輸入大電流時，應力求縮短時間。

11、試驗回路不應接地，以免電源短路。

12、繼電器除油壺內可以注入油質外，其它一律不準注入任何油質。

13、在控制盤和保護盤上工作時，必須將工作盤和兩側運行盤用布幔等加以明顯隔開。

14、在運行的二次回路上工作時，應遵守下列規定：應穿低壓絕緣鞋或站在絕緣墊上，有專人監護，使用的工具用絕緣物包扎。電流互感器二次不得開路，短路二次繞組必須使用短路片或短路線，連接必須牢固可靠。

15、在保護盤上進行鉆孔等振動較大的工作時應采取措施，防止運行中設備掉閘，必要時經值班調度員或值班負責人同意，將保護裝置暫時退出運行。

16、檢驗繼電保護和儀表的工作人員，不準進行任何倒閘操作但在值班員許可后，可拉合開關。

17、繼電器檢驗調整完畢后，應認真填寫試驗報告后，將試驗結果通知運轉人員。

18、檢驗時使用的試驗儀器、儀表、工具及所采用的其它設備、裝設的臨時線都應拆除，檢驗時所拆除的導線都應恢復，各信號繼電器在掉牌指示都應復歸。

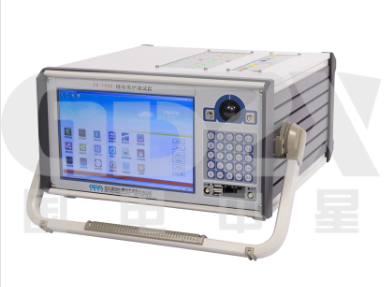

       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.jljyyy.com。
