變壓器絕緣電阻和吸收比極化指數試驗要求

變壓器測量絕緣電阻和吸收比、極化指數試驗結果標準要求

交接試驗標準：

1、絕緣電阻值不低于產品出廠試驗值的70%。

2、當測量溫度與產品出廠試驗時的溫度不符合時，可換算到同一溫度時的數值進行比較；

3、變壓器電壓等級為35kV及以上，且容量在 4000kVA及以上時，應測量吸收比。吸收比與產品出廠值相比應無明顯差別；在常溫下應不小于 1.3;當R60s 大于3000MΩ時，吸收比可不做考核要求。

判斷標準：

4、變壓器電壓等級為220kV及以上且容量為120MVA及以上時，宜用5000V兆歐表測量極化指數。測得值與產品出廠值相比應無明顯差別。在常溫下不小于 1.3。當R60s大于10000MΩ時，極化指數可不做考核要求。

預防性試驗標準：

1)絕緣電阻換算至同一溫度下，與前一次測試結果相比應無顯著變化，一般不低于上次值的70%

2)35kV及以上變壓器應測量吸收比，吸收比在常溫下不低于 1.3；吸收比偏低時可測量極化指數，應不低于1.5

3)絕緣電阻大于10000M2時，吸收比不低于1.1或極化指數不低于1.3，要點：

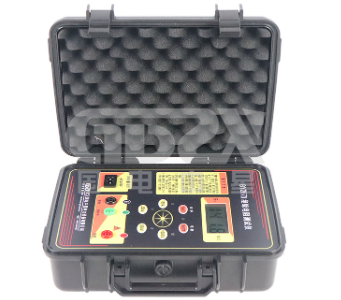

1)使用2500V或5000V兆歐表，對220kV及以上變壓器，兆歐表容量一般要求輸出電流不小于3mA

2)測量前被試繞組應充分放電

3)測量溫度以頂層油溫為準，各次測量時的溫度應盡量接近

4)盡量在油溫低于50℃時測量，不同溫度下的絕緣電阻值應進行溫度換算

5)吸收比和極化指數不進行溫度換算6)封閉式電纜出線或GIS出線的變壓器電纜、GIS側繞組可在中性點測量，其他獨立繞組短路接地7)必要時，如:

一運行中油介損不合格或油中水分超標-滲漏油等可能引起變壓器受潮的情況鐵芯、夾件絕緣測試k，要點：

1)分別測量鐵芯對地、鐵芯對夾件、夾件對地絕緣電阻；

2)采用2500V電子式兆歐表測量,記錄1分鐘的絕緣電阻值，/應無閃絡及擊穿。要點：

1)交接須采用2500V兆歐表(預試對運行年久的變壓器可用1000V兆歐表)

2)只對有外引接地線的鐵芯、夾件進行測量；

3)必要時，如：油色譜試驗判斷鐵芯多點接地時測量電容型套管末屏對地絕緣電阻使用2500V兆歐表應測量“抽壓小套管”對法蘭的絕緣電阻，不應小于 1000MΩ應排除臟污、潮氣影響。
