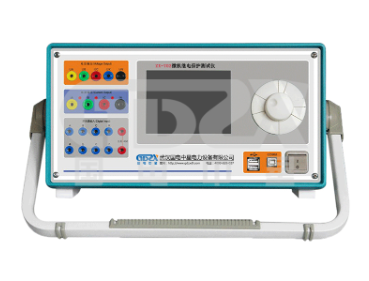

繼電保護校驗儀諧波制動系數校驗試驗方法

諧波制動系數校驗 (變壓器差動保護部分）試驗接線

接線方法1(高、低壓側同時加電流)：

微機繼電保護校驗儀 IA 接高壓側 A 相，IB 接低壓側 a 相，高、低壓側的中性線短接后接測試儀 IN。

接線方法2(僅高壓側加電流)：

微機繼電保護校驗儀 IA 接高壓側A相，高壓側的中性線接測試儀 IN試驗方法。

測試步驟：

開始試驗

確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗；

如果在試驗操作方式中選擇了“手動控制”方式，則可以使用“輸出遞增”和“輸出遞減”兩鍵；

試驗前設置好的試驗數據，在試驗期間某些量的幅值和相位可能有變化試驗結束后，選擇菜單上的“操作”一>“恢復設置值”，可以使數據還原到試驗前的初始值，這極大地方便了重復性試驗；

單擊“退出試驗”’按鈕或鍵盤上的F3快捷鍵可退出試驗。

下面以接線方法2為例(高、低壓側同時加電流)：

假設某變壓器的二次諧波制動系數為20%。

先在“諧波計算方式”菜單中選擇“以基波百分比計算”然后選中 IA,設置基波幅值為 2A(注意:該值必須大于差動保護的動作門檻值)，并在諧波參數表格中設置2次諧波為25% (大于諧波制動系數 20%，使保護在開始試驗時不動作)，再設幅值步長為 1%，選擇“手動控制”方式。

開始試驗，保護應處于閉鎖狀態。按步長緩慢減小變量至保護動作。將動作時 IA 的二次諧波值與整定的制動系數對照。

試驗提示

采用接線方法 1進行試驗時，不能選擇“以基波百分比計算”。
