絕緣電阻、吸收比和極化指數試驗規程

絕緣電阻、吸收比和極化指數試驗：

般選用手動搖表、電動搖表、數字搖表，而兆歐表的基本原理，無論是指針式或數字式，都是基于同一原理，即兩組線圈中流過的電流在同一磁場中產生不同方向的轉動力矩，指針或數字的指示與下式相關：a=f (I1/I2 )，其中對應其電壓線圈，回路電阻固定，即要求搖測時轉速恒定，使輸出電壓穩定。

其接線端子有L高壓端、E接地端、G屏蔽端，而屏蔽端子G是直接與負極性相連的，表面泄漏電流經它直接流回，不經過測量機構，所以謂之“屏蔽”
前面已經描述過，當直流電壓施加于絕緣介質上時，通過的電流有 Ic、Ia、Ig，Ic 為電容電流，很快完成充電，Ia為吸收電流，極化現象較漫長，因此用吸收比來確認大容量、復雜多層絕緣的情況，即K = R60/ R15 ，近年來，隨著變壓器容量的不斷增長，對其繞組的絕緣阻值誤判現象增多，如其吸收比<1.3，但運行良好，原因是其吸收電流衰減時間太長，因此規定了用極化指數來衡量即R10min/R1min。

對于Ig，有體積和表面之分，因此在設備表面臟污時和絕緣受潮或開裂狀態下，其傳導電流劇增。因此，測絕緣及其吸收比可以很方便地判斷其整體受潮的情況，例如湛江奧里油發電機耐壓試驗時測絕緣的過程和避雷器測試泄漏電流時的情況就可以明確說明問題。

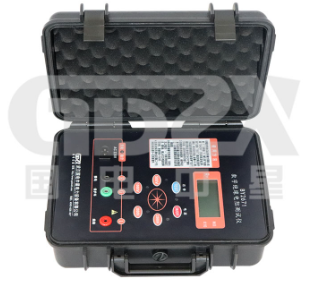

測絕緣時設備的選擇，一般是根據被試設備電壓等級的不同而選用不同電壓等級的數字兆歐表，則依據交接規程有：

250V-電機測溫元件、500V-發電機轉子繞組絕緣測試、1000V電動機軸承絕緣電阻、2500V一般電機、變壓器、5000V一大容量的變壓器、水內冷搖表 -水內冷發電機的絕緣測試。但也有例外，如隱極式發電機轉子的交流耐壓試驗則規定可以用2500V搖表、數字兆歐表替代。
