斷路器電容器極間絕緣電阻測試接線和步驟是什么?

 測試時，斷路器電容器一端接絕緣電阻表的“L”端，另一端接絕緣電阻表的“E”端。

1)、交接試驗時，斷路器電容器絕緣電阻應在安裝前測試，可以減少斷路器滅弧室的影響。
       2)、預防性試驗時應檢查斷路器是否在開斷狀態，如測試的絕緣電阻過低，可拆下斷路器申容器進行測試，以判斷故障部位。
       3)、測試前使用放電棒對電容器放電，放電時電容器一端接地，另一端通過放電棒短接放電。
       4)、測試前首先檢查絕緣電阻表是否正常，斷路器電容器一端接絕緣電阻表的"L"端，另一端接地和絕綠電阻表的"E"端，讀取1min或穩定后的絕緣電阻值。
       5)、讀取數據后斷開“L"端與電容器的連接線，停止或關斷絕緣電阻表，使用放電棒對斷路器電容器進行充分放電。

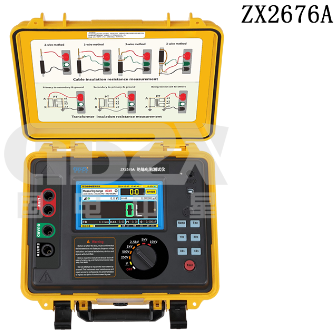

       ZX267系列絕緣電阻測試儀是一款智能化絕緣電阻測試儀儀表?yè)碛型晟频母鞣N絕緣電阻參數測試功能和卓越的抗干擾能力，能用于電纜、電機、發電機、變壓器、互威器、高壓開關、避雷器等設備絕緣電阻的測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。
       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.jljyyy.com。
